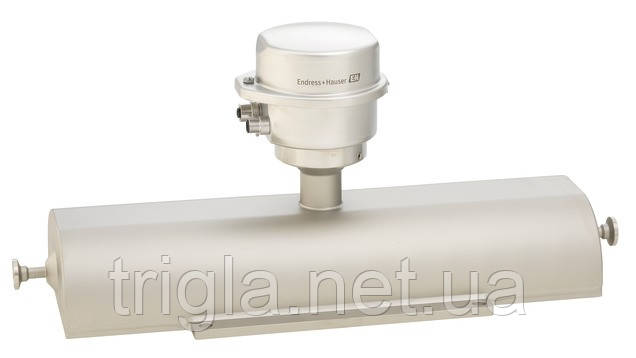

Коріолісовий витратомір Proline Promass A 500 Endress+Hauser

• Коріолісовий принцип вимірювання витрати не залежить від фізичних властивостей рідини, як-от в'язкість і щільність.

• Високоточне вимірювання малих витрат рідин і газів для безперервного керування процесом.

Характеристики пристрою

• Номінальний діаметр: DN 1...4 (1/24"..1/8")

• Робочий тиск до 400 барів (5800 фунт/кв. дюйм)

• Робоча температура середовища до +205 °C (+401 °F)

• Роздільне виконання з підтримкою до 4 вхідних/вихідних сигналів

• Сенсорний дисплей із підсвіткою й бездротовим доступом WLAN

• Стандартний кабель між датчиком і перетворювачем

• Принції вимірювання	Коріолісові витратиоміри
  Флаєр для виробу	Однотрубний витратомір для вимірювання дуже малих значень витрати, у роздільному виконанні, з підтримкою до 4 пристроїв введення/виведення. Точне вимірювання малих об'ємів рідин і газів для безперервного керування процесом.
  Функції датчика	Найвища безпека процесу — самотворене виготовлення вимірювальної трубки. Менше точок вимірювання процесів — багатопараметричне вимірювання (витрата, щільність, температура). Просте встановлення — не вимагає вхідних або вихідних прямих ділянок. Номінальний діаметр: DN 1...4 (1⁄24...1⁄8"). Робочий тиск до 400 барів (5800 фунт/кв. дюйм).
  Особливості перетворювача	Повний доступ до інформації про процес і діагностику — числові дані, вільно поєднані пристрої введення/виведення та цифрові шини. Спрощена система та різноманітність — вільно конфігурована функціональність введення-виведення. Вбудована самодіагностика — функція Heartbeat Technology. Роздільне вироблення, до 4 пристроїв введення/виведення. Сенсорний екран із підсвіткою та доступом WLAN.
  Діапазон номінальних діаметрів	DN 1...4 (¹⁄₂₄...¹⁄₈")
  Змочувані матеріали	Вимірювальна трубка: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)  З'єднання: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)
  Вимірювані параметри	Масова витрата, щільність, температура, об'ємна витрата, скоректована об'ємна витрата, наведена щільність, концентрація
  Макс. похибка вимірювання	Масова витрата (рідкість): ±0,10%  Об'ємна витрата (рідкість): ±0,10%  Масова витрата (газ): ±0,50 %  Щільність (рідкість): ±0,0005 г/см3
  Діапазон вимірювання	0...450 кг/год (0...16,5 фунт/хв)
  Макс. робочий тиск	PN 40, Клас 300, 20K, 400 барів (5800 фунт/кв. дюйм)
  Діапазон температур продукту	–50...+205 °C (–58...+401 °F)
  Діапазон навколишньої температури	Стандартне виготовлення: –40...+60 °C (-40...+140 °F)  Опція: -50...+60 °C (-58...+140 °F)
  Матеріал корпусу сенсора	1.4301 (304), корозійностійкий
  Матеріал корпусу перетворювача	AlSi10Mg, з покриттям; 1.4409 (CF3M) аналогічно до 316L; полікарбонат
  Ступінь захисту	Роздільне виготовлення датчика (стандарт): IP66/67, захисна оболонка типу 4X Роздільне виготовлення датчика (опція): IP69. Роздільне виготовлення перетворювача: IP66/67, захисна оболонка типу 4X
  Дисплей/Налаштування	4-рядковий сенсорний дисплей із підсвіткою (зовнішнє керування)  Налаштування за допомогою локального дисплея й керівного ПЗ
  Вихідні сигнали	4 виходи:  4...20 мА HART (активний/пасивний)  4...20 мА WirelessHART  4... 20 мА (активний/пасивний)  Імпульсний/частотний/релейний вихід (активний/пасивний)  Подвійний імпульсний вихід (активний/пасивний)   Релейний вихід
  Вхідні сигнали	Вхідний сигнал стану  Вхід 4...20 мА
  Цифровий зв'язок	HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485
  Джерело живлення	24 В пост. струму  100...230 В перем. струму   100...230 В перем. струму/24 В пос. струму (безпечна зона)
  Сертифікати на вибухозахист	ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
  Безпека виробу	CE, C-TICK, EAC
  Функціональна безпека	Функціональна безпека відповідно до ГОСТ Р МЕК 61508, можливість використання в галузях застосування з підвищеними вимогами до безпеки відповідно до ГОСТ Р МЕК 61544
  Метрологічні нормативи та сертифікати	Зроблена калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025) Функція Heartbeat Technology відповідає вимогам до прослідкуваної верифікації згідно ISO 9001:2008 — Розділ 7.6 a (Атестація TÜV)
  Сертифікати та нормативи за тиском	CRN
  Сертифікати на матеріали	Матеріал 3.1
  Гігієнічні сертифікати та нормативи	3-A, EHEDG
