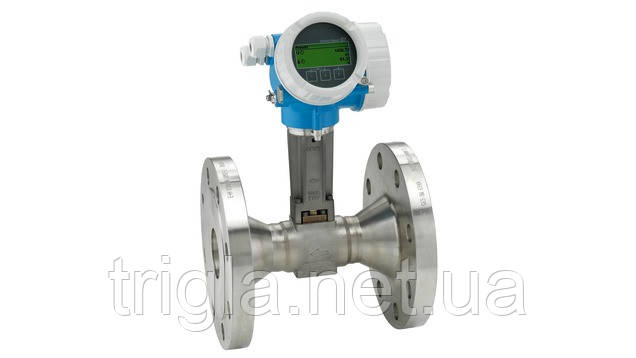

Вихровий витратомір Proline Prowirl R 200, Endress+Hauser

• Оптимальний принцип вимірювання для вологого/насиченого/перегрітої пари, газів і рідин (зокрема в кріогенних зонах застосування)

Характеристики приладу

• Вбудовані звуження труби на один або два типорозміри

• Номінальний діаметр (соп'яна труба) до DN 250

• Міжфланцева відстань відповідно до стандартів галузі

• Модуль дисплея з функцією передавання даних

• Міцний двокамерний корпус

• Безпека підприємства: міжнародні сертифікати (SIL, вибухонебезпечні зони)

• Принції вимірювання	Вихровий
  Флаєр для виробу	Витрата має ту ж точність, що й стандартний пристрій, попри скорочені лінійні розміри, доступний у компактному та роздільному виготовленні. Вбудована функція вимірювання температури для масової витрати/витрати енергії насиченої пари. Призначений спеціально для сфер застосування з дуже низькою або зниженою витратою.
  Функції датчика	Економія засобів і часу — не потрібні модифікації труб для зменшення лінійних розмірів. Доведена надійність, стійкість до вібрацій, перепадів температур і гідроударів. Не вимагає обслуговування — "життєве калібрування". Вбудоване зменшення діаметра на 1 або 2 лінійних розміри. Номінальний діаметр (соп'яна труба) до DN 250 (10").
  Особливості перетворювача	Зручне електричне під'єднання приладу — окремий клемний відсік. Безпечна робота — немає потреби відчинення пристрою завдяки сенсорному дисплею та фоновій підсвітці. Вбудована самодіагностика — функція Heartbeat Technology. Модуль дисплея з функцією передавання даних. Надійний двосекційний корпус.
  Діапазон номінальних діаметрів	DN 25...250 (1...10")
  Змочувані матеріали	Вимірювальна трубка: 1.4488 (CF3M) Ємнісний датчик: 1.4435 (316/316L) Приєднання: 1.4404 (F316/F316L)
  Вимірювані параметри	Об'ємна витрата, масова витрата, скоректована витрата, витрата енергії, різниця теплового потоку, температура
  Макс. похибка вимірювання	Об'ємна витрата (рідкість): ±0,75 % Об'ємна витрата (пар, газ): ±1.00 % Масова витрата (рідкість): ±0,85% Масова витрата (пар, газ): ±1,7%
  Діапазон вимірювання	Рідина: 0,26...545 м3/год (0,15...321 фут3/хв) залежно від продукту: вода за 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F) Пара, газ: 3,6...7262 м3/год (2,12...4274 фут3/хв) залежно від продукту: пара за 180 °C, 10 барів абс (356 °F, 145 фунт/кв. дюйм абс); повітря за 25 °C, 4,4 бара абс (77 °F, 63,8 фунт/кв. дюйм абс)
  Макс. робочий тиск	PN 40, клас 300, 20K
  Діапазон температур продукту	Стандартне виготовлення: –40...+260 °C (-40...+500 °F) Для високих/низьких температур (опція): -200...+400 °C (-328...+752 °F) Для високих/низьких температур (за запитом): -200...+450 °C (-328...+842 °F)
  Діапазон навколишньої температури	Компактне виготовлення (стандартне): -40...+80 °C (-40...+176 °F) Компактне виготовлення (опція): –50...+80 °C (-58...+176 °F) Роздільне виготовлення (стандартне): -40...+85 °C (-40...+185 °F) Роздільне виготовлення (опція): -50...+85 °C (-58...+185 °F)
  Матеріал корпусу сенсора	Клемний відсік датчика: AlSi10Mg, з покриттям; 1.4408 (CF3M)
  Матеріал корпусу перетворювача	AlSi10Mg, з покриттям; 1.4404 (316L)
  Ступінь захисту	Компактне виготовлення: IP66/67, захисна оболонка типу 4X Датчик, роздільне виготовлення: IP66/67, захисна оболонка типу 4X Перетворювач, роздільне виготовлення: IP66/67, захисна оболонка типу 4X
  Дисплей/Налаштування	4-рядковий сенсорний дисплей із підсвіткою (зовнішнє керування) Настроювання за допомогою місцевого дисплея й керівного ПЗ Можливе використання виносного дисплея
  Вихідні сигнали	4...20 мА HART (пасивний) 4...20 мА (пасивний) Імпульсний/частотний/релейний вихід (пасивний)
  Вхідні сигнали	4...20 мА (пасивний)
  Цифровий зв'язок	HART, PROFIBUS PA, FOUNDATION Fieldbus
  Джерело живлення	12...35 В пост. струму (4...20 мА HART з частотним/імпульсним/релейним виходом або без нього) 12...30 В пос. струму (4...20 мА HART, 4...20 мА) 12...35 В пост. струму (4...20 мА HART, частотний/імпульсний/релейний вихід, вхід 4...20 мА) 9-32 В пост. струму (PROFIBUS PA, частотний/імпульсний/релейний вихід)
  Сертифікати на вибухозахист	ATEX, IECEx, cCSAus
  Функціональна безпека	Функціональна безпека відповідно до ГОСТ Р МЕК 61508, можливість використання в галузях застосування з підвищеними вимогами до безпеки відповідно до ГОСТ Р МЕК 61525
  Метрологічні нормативи та сертифікати	Вироблено калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025)
  Сертифікати та нормативи за тиском	PED, CRN, AD 2000
  Сертифікати на матеріали	Матеріал 3.1  NACE MR0175/MR0103, PMI (за запитом); тестування зварювання згідно ISO 15614-1, аналогічне ASME IX (за запитом)
