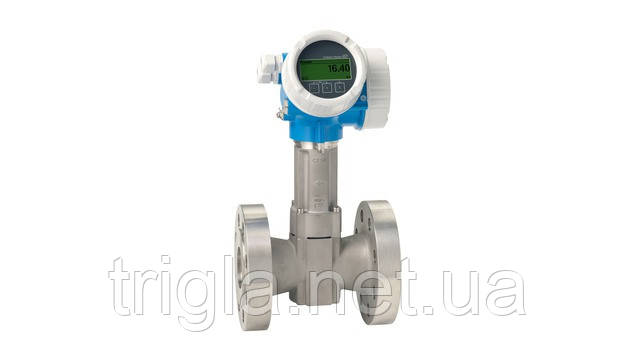

Вихровий витратомір Proline Prowirl O 200, Endress+Hauser

• Оптимальний принцип вимірювання для вологого/насиченого/перегрітої пари, газів і рідин (зокрема в кріогенних зонах застосування)

Характеристики пристрою

• Тиск процесу до PN 250 (клас 1500)

• Сенсор DSC, виготовлений із титану (PN > 160 барів/клас 600)

• Монтажна відстань відповідно до галузевим стандартом

• Модуль дисплея з функцією передавання даних

• Міцний двокамерний корпус

• Безпека підприємства: міжнародні сертифікати (SIL, вибухонебезпечні зони)

• Принції вимірювання	Вихровий
  Флаєр для виробу	Витрата із сенсором високого тиску, доступна в компактному та роздільному виготовленні. Вбудовані засоби вимірювання температури до PN 160 (клас 600). Розроблений спеціально для використання за надвисокого робочого тиску.
  Функції датчика	Найвища механічна цілісність для вимірювання витрати — спеціальний матеріал вимірювальної трубки. Доведена надійність, стійкість до вібрацій, перепадів температур і гідроударів. Не вимагає обслуговування — "життєве калібрування". Робочий тиск до PN 250 (клас 1500). Ємнісний сенсор, виготовлений із титану (PN > 160 барів/клас 600).
  Особливості перетворювача	Зручне електричне під'єднання приладу — окремий клемний відсік. Безпечна робота — немає потреби відчинення пристрою завдяки сенсорному дисплею та фоновій підсвітці. Вбудована перевірка — технологія Heartbeat TechnologyTM. Модуль дисплея з функцією передавання даних. Міцний двокамерний корпус.
  Діапазон номінальних діаметрів	DN 15...150 (½...6")
  Змочувані матеріали	Вимірювальна труба: 1.4488 (CF3M); 1.4571 аналогічний до 316Ti Ємнісний сенсор: UNS N07718, аналогічно сплаву Alloy 718, 2.4668; Титан, марка 5, аналогічно 3.7165 Приєднання: 1.4408 (CF3M); 1.4571, аналогічно F316 Ti; F316/F316L, аналогічно 1.4404
  Вимірювані параметри	Об'ємна витрата, масова витрата, скоректована об'ємна витрата, витрата енергії, різниця теплового потоку, температура
  Макс. похибка вимірювання	Об'ємна витрата (рідкість): ±0,75 % Об'ємна витрата (пар, газ): ±1.00 % Масова витрата (рідкість): ±0,85% Масова витрата (пар, газ): ±1,7%
  Діапазон вимірювання	Рідина: 0,16...545 м3/год (0,09...321 фут3/хв) залежно від продукту: вода за 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F) Пара, газ: 2...7262 м3/год (1,18...4274 фут3/хв) залежно від продукту: пара за 180 °C, 10 барів абс (356 °F, 145 фунт/кв. дюйм абс); повітря за 25 °C, 4,4 бара абс (77 °F, 63,8 фунт/кв. дюйм абс)
  Макс. робочий тиск	PN 250, клас 1500, 40K
  Діапазон температур продукту	PN 63...160, клас 600 — 200...+400 °C (-328...+752 °F) PN 250, клас 900...1500: –50...+400 °C (-58...+752 °F)
  Діапазон навколишньої температури	Компактне виготовлення (стандартне): -40...+80 °C (-40...+176 °F) Компактне виготовлення (опція): –50...+80 °C (-58...+176 °F) Роздільне виготовлення (стандартне): -40...+85 °C (-40...+185 °F) Роздільне виготовлення (опція): –50...+85 °C (-58...+185 °F)
  Матеріал корпусу сенсора	Клемний відсік сенсора: AlSi10Mg, з покриттям; 1.4408 (CF3M)
  Матеріал корпусу перетворювача	AlSi10Mg, з покриттям; 1.4404 (316L)
  Ступінь захисту	Компактне виготовлення: IP66/67, захисна оболонка типу 4X Сенсор, роздільне виготовлення: IP66/67, захисна оболонка типу 4X Перетворювач, роздільне виготовлення: IP66/67, захисна оболонка типу 4X
  Дисплей/Налаштування	4-рядковий сенсорний дисплей із підсвіткою (зовнішнє керування) Настроювання за допомогою місцевого дисплея й керівного ПЗ Можливе використання виносного дисплея
  Вихідні сигнали	4...20 мА HART (пасивний) 4...20 мА (пасивний) Імпульсний/частотний/релейний вихід (пасивний)
  Вхідні сигнали	4...20 мА (пасивний)
  Цифровий зв'язок	HART, PROFIBUS PA, FOUNDATION Fieldbus
  Джерело живлення	12...35 В пост. струму (4...20 мА HART з частотним/імпульсним/релейним виходом або без нього) 12...30 В пос. струму (4...20 мА HART, 4...20 мА) 12...35 В пост. струму (4...20 мА HART, частотний/імпульсний/релейний вихід, вхід 4...20 мА) 9-32 В пост. струму (PROFIBUS PA, частотний/імпульсний/релейний вихід)
  Сертифікати на вибухозахист	ATEX, IECEx, cCSAus
  Функціональна безпека	Функціональна безпека відповідно до ГОСТ Р МЕК 61508, можливість використання в галузях застосування з підвищеними вимогами до безпеки відповідно до ГОСТ Р МЕК 61522
  Метрологічні нормативи та сертифікати	Зроблена калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025), NAMUR,  Функція Heartbeat Technology відповідає вимогам до прослідкуваної верифікації згідно ISO 9001:2008 — Розділ 7.6 a (Атестація TÜV)
  Сертифікати та нормативи за тиском	PED, CRN, AD 2000
  Сертифікати на матеріали	Матеріал 3.1  NACE MR0175/MR0103, PMI (за запитом); тільки для класу 900/1500: тестування зварювання зварювання згідно ISO 15614-1, аналогічне ASME IX (за запитом)
