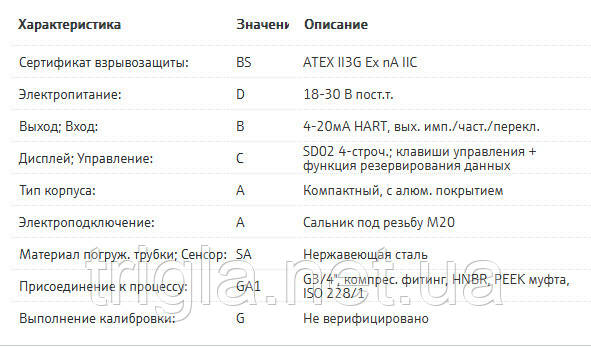

Витратомір t-mass T150 6TABL5-BSDBCAASAGA1G (6TABL5-1FV5/0)

• Принцип вимірювання
Температурний
• Заголовок продукту
Витратомір для надійного та простого моніторингу рідин. Призначений для
моніторингу провідних та непровідних рідин
• Функції датчика
Висока робоча безпека - висока відтворюваність та лінійність завдяки вбудованій компенсації температури Високоефективний вимір - простота установки, незначна втрата тиску та відсутність необхідності обслуговування Надійний вимір витрати з декількома змінними Датчик у стандартному або гігієнічному виконанні.
• Особливості перетворювача
Швидка та ефективна установка – керівництво та робоче меню Висока технічна готовність – самодіагностика та моніторинг збоїв Автоматичне вилучення даних для обслуговування. Пристрій компактного виконання з електроживленням 24 В пост. струму 4-20 мА HART, імпульсний/частотний/релейний вихід
• Діапазон номінальних діаметрів
DN 40...1000 (1½...40")
• Змочуються матеріали
Трансмітер: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
Врізна трубка: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
З'єднання:
Обтискний фітінг 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Різьбове з'єднання патрубка на приварну бобишку: 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐Затискна муфта: PEEK 450G; 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Tri‐Clamp; DN40 DIN 11851; DN50 DIN 11851; DN40 DIN 11864‐1A, DN50 DIN 11864‐1A: 1.4404 (316L)
• Вимірювані параметри
Масова витрата, температура, об'ємна витрата:
• Макс. похибка виміру
Витрата: ±5% ВПД
• Діапазон вимірювання
226...14 100 000 л/год (60 ...3 730 000 гал/год)
(за нормальних умов)
• Макс. робочий тиск
PN 40
• Діапазон температур продукту
-20....+100 °C (-4 ... +212 °F)
• Діапазон навколишньої температури
-40....+60 °C (-40 ... +140 °F)
• Матеріал корпусу перетворювача
AlSi10Mg, з покриттям

• Ступінь захисту
IP66/67, захисна оболонка типу 4X
• Дисплей/Налаштування
4‐рядковий дисплей із кнопками керування
Налаштування за допомогою локального дисплея та керуючого ПЗ
• Вихідні сигнали
4...20 мА HART (активний)
Імпульсний/частотний/релейний вихід (пасивний)
• Вхідні сигнали
Вхідний сигнал стану
• Цифровий зв'язок
HART
• Джерело живлення
18...30 У пост. струму
• Сертифікати на вибухозахист
ATEX, IECEx, cCSAus
• Інші сертифікати та нормативи
Матеріал 3.1, проведене калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025), NAMUR
Гігієнічний сертифікат: 3-A, EHEDG
• Метрологічні нормативи та сертифікати
Вироблено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025), NAMUR
• Сертифікати та нормативи щодо тиску
CRN
• Сертифікати на матеріали
Сертифікат на матеріал 3.1
• Гігієнічні сертифікати та нормативи
Гігієнічний сертифікат: 3-A, EHEDG
