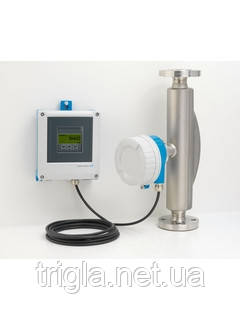

Витратомір Promass F500 8F5B40-GRIBAEAAFAABBASAFMWAA2+AI (8F5B40-N0U1/0)

Принцип виміру

Коріолісові витратоміри

Заголовок для продукту

Міцний витратомір з найвищою точністю, в роздільному виконанні, за допомогою до 4 пристроїв введення/виводу.
Найвища точність вимірювання рідин та газів у мінливих складних умовах процесу.

Функції датчика

Найвища безпека процесу – стійкість у мінливих та складних умовах. Менше точок виміру у процесі – багатопараметричний вимір (витрата, щільність, температура). Простота монтажу, не потрібні прямі ділянки до та після витратоміра.
Масова витрата: похибка вимірювання ±0,05% (PremiumCal). Температура середовища: -196...350°C (-320...662°F). Номінальний діаметр: DN 8...250 (³⁄₈...10").

Особливості перетворювача

Повний доступ до діагностичних даних та інформації про процес - різноманітні, вільно комбіновані входи/виходи та польові шини. Спрощення та скорочення номенклатури ЗІП – вільно конфігурована функціональність введення/виводу. Перевірка без переривання процесу – технологія Heartbeat.
Роздільне виконання за допомогою до 4 вхідних/вихідних сигналів. Сенсорний дисплей з підсвіткою та підтримкою WLAN-підключення. Стандартний кабель між датчиком та перетворювачем.

Діапазон номінальних діаметрів

DN 8...250 (⅜...10")

Змочувальні матеріали

Вимірювальна трубка: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Приєднання: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

Вимірювані параметри

Масова витрата, щільність, температура, об'ємна витрата, скоригована об'ємна витрата, еталонна щільність, концентрація

Макс. похибка виміру

Масова витрата (рідина): ±0,10% (стандарт), 0,05% (опція)
Об'ємна витрата (рідина): ±0,10 %
Масова витрата (газ): ±0,35%
Щільність (рідина): 0,0005 г/см³

Діапазон виміру

0...2200000 кг/год (0...80840 фунт/хв)

Макс. робочий тиск

PN 100, клас 600, 63K

Діапазон температур продукту

Стандартне виконання: -50...+150°C (-58...+302°F)
Опція: -50...+240 °C (-58...+464 °F)
Опція для роботи в умовах високих температур: -50...+350 °C (-58...+662 °F)
Опція: -196...+150 °C (-320...+302 °F)

Діапазон навколишньої температури

Стандартне виконання: –40...+60 °C (–40...+140 °F)
Опція: –60...+60 °C (–76...+140 °F)

Матеріал корпусу сенсора

Стандартний варіант: 1.4301 (304), стійкий до корозії
Опція: 1.4404 (316L)
Корпус клемного відсіку датчика (стандартний варіант): AlSi10Mg, з покриттям
Корпус клемного відсіку датчика (опція): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) аналогічно 316L

Матеріал корпусу перетворювача

AlSi10Mg, з покриттям; 1.4409 (CF3M), аналогічний 316L; полікарбонат

Ступінь захисту

Датчик у роздільному виконанні (стандартний варіант): IP66/67, захисна оболонка типу 4X
Датчик роздільного виконання (опція): IP69.
Перетворювач у роздільному виконанні: IP66/67, захисна оболонка типу 4X

Дисплей/Налаштування

4‐рядковий сенсорний дисплей із підсвічуванням (зовнішнє керування)
Налаштування за допомогою місцевого дисплея та керуючого ПЗ

Вихідні сигнали

4 виходи:
4...20 мА HART (активний/пасивний)
4...20 мА WirelessHART
4 .. 20 мА (активний/пасивний)
Імпульсний/частотний/релейний вихід (активний/пасивний)
Подвійний імпульсний вихід (активний/пасивний)
Релейний вихід

Вхідні сигнали

Вхідний сигнал стану
Вхід 4...20 мА

Цифровий зв'язок

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

Джерело живлення

24 У пост. струму
100...230 У перем. струму
100...230 У перем. струму / 24 У пост. струму (безпечна зона)

Сертифікати на вибухозахист

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Безпека виробу

Маркування CE, C-tick, EAC

Функціональна безпека

Функціональна безпека відповідно до ГОСТ Р МЕК 61508, можливість використання в сферах застосування з підвищеними вимогами до безпеки відповідно до ГОСТ Р МЕК 61511

Метрологічні нормативи та сертифікати

Проведено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025)
Технологія Heartbeat відповідає вимогам до верифікації, що простежується згідно ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV)
MI-005 (Рідини крім води, вуглеводні, ЗВГ, кріогенні рідини)
NTEP (Рідинки крім води, ЗВГ, кріогенні рідини)
MC (Рідини крім води, кріогенні рідини)
MI-002, PTB

Морські сертифікати та нормативи

Сертифікат LR, сертифікат DNV GL, сертифікат ABS, сертифікат BV

Сертифікати та нормативи щодо тиску

PED, CRN, AD 2000

Сертифікати на матеріали

Матеріал 3.1
NACE MR0175/MR0103, PMI; тестування зварювання згідно з EN ISO, ASME, NORSOK

Гігієнічні сертифікати та нормативи

3-A, EHEDG, cGMP
