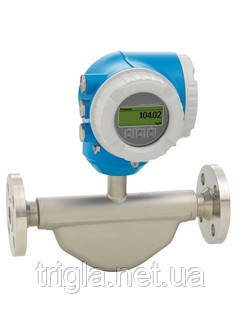

Витратомір Promass E300 8E3B50-AAIBAEAFAASAD2SAA1+AI (8E3B50-81V5/0)

• Принцип вимірювання

Коріолісові витратоміри

• Заголовок продукту

Витратомір з низькою вартістю володіння в компактному виконанні, зручний доступ до електроніки трансмітера.

Точне вимірювання витрати рідин та газів у широкому спектрі областей стандартного застосування.

• Функції датчика

Економічність - багатоцільовий пристрій; альтернатива об'ємним витратомірам. Менше точок виміру у процесі – багатопараметричний вимір (витрата, щільність, температура). Простота монтажу, не потрібні прямі ділянки до та після витратоміра.

Компактний сенсор із двома вимірювальними трубками. Середня температура до +150 °C (+302 °F).

• Особливості перетворювача

Повний доступ до діагностичних даних та інформації про процес - різноманітні, вільно комбіновані входи/виходи та польові шини. Спрощення та скорочення номенклатури ЗІП – вільно конфігурована функціональність введення/виводу. Перевірка без переривання процесу – технологія Heartbeat.

Тиск процесу до 100 бар (1450 psi). Компактний корпус із двома відсіками з можливістю підключення до 3-х входів/виходів. Сенсорний дисплей з підсвіткою та підтримкою WLAN-підключення.

• Діапазон номінальних діаметрів

DN 8...80 (⅜...3")

• Змочувальні матеріали

Вимірювальна трубка: 1.4539 (904L)

З'єднання: 1.4404 (316/316L)

• Вимірювані параметри

Масова витрата, щільність, температура, об'ємна витрата, скоригована об'ємна витрата, наведена щільність, концентрація

• Макс. похибка виміру

Масова витрата (рідина): ±0,15% (стандарт), ±0,10% (опція)

Об'ємна витрата (рідина): ±0,15 %

Масова витрата (газ): ±0,75%

Щільність (рідина): ±0,0005 г/см³

• Діапазон вимірювання

0...180000 кг/год (0...6615 фунт/хв)

• Макс. робочий тиск

PN 100, клас 600, 63K

• Діапазон температур продукту

–40...+150 °C (–40...+302 °F)

• Діапазон навколишньої температури

Стандартний варіант: -40...+60°C (-40...+140°F)

Опція: -50...+60°C (-58...+140°F)

• Матеріал корпусу сенсора

1.4301 (304), корозійностійкий

• Матеріал корпусу перетворювача

AlSi10Mg, з покриттям; нержавіюча сталь для перетворювача у гігієнічному виконанні

• Ступінь захисту

Стандартний варіант: IP66/67, захисна оболонка типу 4X

IP69

• Дисплей/Налаштування

4‐рядковий сенсорний дисплей із підсвічуванням (зовнішнє керування)

Налаштування за допомогою локального дисплея та керуючого ПЗ

Доступний виносний дисплей"

• Вихідні сигнали

3 виходи:

4...20 мА HART (активний/пасивний)

4...20 мА WirelessHART

4 .. 20 мА (активний/пасивний)

Імпульсний/частотний/релейний вихід (активний/пасивний)

Подвійний імпульсний вихід (активний/пасивний)

Релейний вихід

• Вхідні сигнали

Вхідний сигнал стану

Вхід 4...20 мА

• Цифровий зв'язок

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

• Джерело живлення

24 У пост. струму

100...230 У перем. струму

100...230 У перем. струму / 24 У пост. струму (безпечна зона)

• Сертифікати на вибухозахист

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

• Безпека виробу

Маркування CE, C-Tick, EAC

• Функціональна безпека

Функціональна безпека відповідно до ГОСТ Р МЕК 61508, можливість використання в сферах застосування з підвищеними вимогами до безпеки відповідно до ГОСТ Р МЕК 61511

• Метрологічні нормативи та сертифікати

Проведено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025)

Технологія Heartbeat відповідає вимогам до верифікації, що простежується згідно ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV)

• Морські сертифікати та нормативи

Сертифікат LR, сертифікат DNV GL, сертифікат ABS, сертифікат BV

• Сертифікати та нормативи щодо тиску

PED, CRN

• Сертифікати на матеріали

Матеріал 3.1

• Гігієнічні сертифікати та нормативи

3-A, EHEDG, cGMP

Маркування вибухозахисту: преобр.; сенсор AA Для безпечних зон
Джерело живлення: I 100-230 В перем.
Вихід; вхід 1: BA 4-20 мА HART
Вихід; вхід 2: E Імпульс./частот./дискр. вихід
Вихід; вхід 3: A Відсутня;
Дисплей; управління: F 4-ряд. з підсвічуванням; сенсорн.управл.
Корпус електронного перетворювача: A Алюміній із покриттям
Кабельне введення: A Сальник під різьблення M20
Мат.измер.трубки, Поверх.смач.частей: SA Нерж. ст., без полірування
Підключення до процесу: D2S PN40, 1.4404/316/316L, фланець EN1092-1-B1
Калібрування: A 0.10% масова витрата
Модель приладу: A1 1
>Мова меню дисплея: AI Російська
