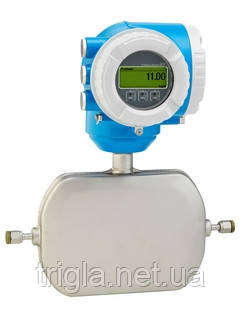

Витратомір Promass A300 8A3C02-BBEBAEAOAAHBHAWAA2+AI (8A3C02-MJM0/0)

• Принцип измерения

Кориолисовые расходомеры

• Заголовок для продукта

Accurate single-tube flowmeter for lowest flow rates with a compact, easily accessible transmitter.
Suitable for applications with smallest flow quantities in all industries.

• Функции датчика

Space-saving installation – compact, lightweight sensor. Highest product quality – self-drainable measuring tube design in all line sizes. Optimum process safety – resistant to corrosive ambient conditions and internal clogging.
Номинальный диаметр: DN 1 ... 4 (¹⁄₂₄ ... ¹⁄₈"). Process pressure up to 430.9 bar (6250 psi). Рабочая температура среды до +205 °C (+401 °F).

• Особенности преобразователя

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея.

• Диапазон номинальных диаметров

DN 1...4 (¹⁄₂₄...¹⁄₈")

• Смачиваемые материалы

Измерительная трубка: нержавеющая сталь, 1.4435 (316/316L); Alloy C22

• Измеряемые параметры

Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность

• Макс. погрешность измерения

Массовый расход (жидкость): ±0,1 %
Объемный расход (жидкость): ±0,1 %
Массовый расход (газ): ±0,35 % Плотность (жидкость): ±0,0005 г/см³

• Диапазон измерения

0...450 кг/ч (0...16,54 фунт/мин)

• Макс. рабочее давление

430,9 бар (6250 psi)

• Диапазон температур продукта

-50...205 °C

• Диапазон окружающей температуры

-40...60 °C

• Материал корпуса сенсора

Нержавеющая сталь, 1.4404 (316L)

• Материал корпуса преобразователя

AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; нержавеющая сталь для преобразователя в гигиеническом исполнении

• Степень защиты

Компактное исполнение: IP66/67, защитная оболочка типа 4X.
Внешняя антенна WLAN: IP67
IP69

• Дисплей/Настройка

4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей

• Вихідні сигнали
3 виходи:
4...20 мА HART (активний/пасивний)
4...20 мА WirelessHART
4 .. 20 мА (активний/пасивний)
Імпульсний/частотний/перемикаючий вихід (активний/пасивний)
Подвійний імпульсний вихід (активний/пасивний)
Релейний вихід
• Вхідні сигнали
Вхідний сигнал стану
Вхід 4...20 мА
• Цифровий зв'язок
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
• Джерело живлення
24 У пост. струму
100...230 У перем. струму
100...230 У перем. струму / 24 У пост. струму (безпечна зона)
• Сертифікати на вибухозахист
ATEX, IECEx, cCSAus, INMETRO, NEPSI
• Безпека виробу
CE, C-TICK
• Функціональна безпека
Функціональна безпека згідно з ГОСТ Р МЕК 61508, застосовується для забезпечення безпеки згідно з ГОСТ Р МЕК 61511
• Метрологічні нормативи та сертифікати
Проведено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025)
Технологія Heartbeat відповідає вимогам до верифікації, що простежується згідно ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV)
• Сертифікати та нормативи щодо тиску
CRN
• Сертифікати на матеріали
Матеріал 3.1
• Гігієнічні сертифікати та нормативи
3-A, cGMP

Сертифікат; перетворювач + датчик: BB ATEX+IECEx; Z1/21, Ex de, IIC/IIIC
Електроживлення: E 100-230 В пер.струму
Вихід; вхід 1: BA 4-20мА HART
Вихід; вхід 2: E Імпуль./частот./дискр. вихід
Вихід; вхід 3: A Відсутня;
Дисплей; управління: O Дистанційний дисплей 4-ряд. з підсвічуванням, 10м кабель; сенсорн.управл.
Корпус: A Алюміній із покриттям
Електричне з'єднання: A Сальник M20
Мат.измер.трубки, Поверхн.смач.частей: HB Alloy C22, високий тиск, без полірування (розривна діафрагма в компл., опція CA)
Підключення до процесу: HAW Cajon 4-VCO-4
Калібрування витрата: A 0.10% масова витрата
Модель пристрою: A2 2
>Мова меню управління: AI Російська
