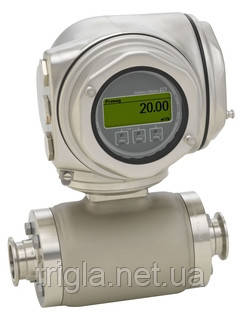

Витратомір Promag P10 5PBB1F-AADADBJA0A8D230AA1 (5PBB1F-5D51/0)

• Принцип вимірювання

Електромагнітні витратоміри

• Заголовок продукту

Витратомір для базових областей застосування із простою концепцією управління.

Для хімічних та технологічних процесів, у яких використовуються агресивні рідини.

• Функції датчика

Для різних застосувань – широкий вибір матеріалів, що змочуються. Вимірювання витрати без втрати тиску завдяки повнопрохідній

конструкції датчика Мінімізація технічного обслуговування через відсутність рухливих

частин.

Номінальний діаметр: до DN 600. Усі поширені сертифікати з вибухозахищеного виконання. Футерування: PTFE або PFA.

• Особливості перетворювача

Оптимальна зручність використання – керування за допомогою мобільного пристрою та програми SmartBlue або сенсорного екрану. Просте та швидке введення в експлуатацію – меню налаштування параметрів з підказками. Перевірка без переривання процесу – технологія Heartbeat.

Можлива інтеграція у системи HART, Modbus RS485. Можливості керування з використанням мобільного додатка та опціонального дисплея.

• Діапазон номінальних діаметрів

DN 15...600

• Змочувальні матеріали

Футерування: PFA; PTFE

Електроди: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал; платина; титан

• Вимірювані параметри

Об'ємні витрати, провідність, масові витрати

• Макс. похибка виміру

Об'ємні витрати (стандартний варіант): ±0,5 % ІЗМ ± 1 мм/с

• Діапазон вимірювання

4 дм³/хв...9600 м³/год

• Макс. робочий тиск

PN 40, Class 300, 20K

• Діапазон температур продукту

Матеріал футерування PFA: –20...+150 °C

Матеріал футерування PTFE: -40 ... +130 °C

• Діапазон навколишньої температури

Матеріал фланця – вуглецева сталь: –10...+60 °C

Матеріал фланця – нержавіюча сталь: –40...+60 °C

• Матеріал корпусу сенсора

DN 15 ... 300: AlSi10Mg, з покриттям

DN 350...600: вуглецева сталь, покриття захисним лаком

• Матеріал корпусу перетворювача

AlSi10Mg, з покриттям

• Ступінь захисту

Стандартний варіант: IP66/67, захисна оболонка типу 4X

• Дисплей/Налаштування

2.4" Сенсорний РК дисплей з автоповоротом; Можливе налаштування та керування через програму SmartBlue через Bluetooth

• Вихідні сигнали

4-20 мА HART (активний/пасивний), імпульс./частот./релей.вихід

Modbus RS485, 4-20 мА

• Цифровий зв'язок

HART, MODBUS RS485

• Джерело живлення

DC 24 V

AC 100...230 V

AC 100...230 V / DC 24 V (для безпечних зон)

• Сертифікати на вибухозахист

ATEX, IECEx, cCSAus, EAC, NEPSI, INMETRO, KC, JPN, UK Ex

• Метрологічні нормативи та сертифікати

Вироблено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025)

Технологія Heartbeat відповідає вимогам до верифікації, що простежується згідно ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV)

• Сертифікати та нормативи щодо тиску

PED, CRN

• Сертифікати на матеріали

Сертифікат на матеріал 3.1

• Гігієнічні сертифікати та нормативи

Сертифікати для роботи з питною водою: ACS; NSF61, WRAS

Сертифікат;Трансмітер+Сенсор: AA Для безпечних зон
Конструкція: D Рухомий фланець
Функціонал: A Стандартний перетворювач
Живлення: D 24VDC
Вихід; Вхід: B 4-20мА HART, імп./частот./дискр. вихід
Дисплей; Управління: J LCD, 2.40"; додаток SmartBlue
Корпус: A Комплактний, алюм., з покриттям
Кабель, підключення датчика: 0 Не використовується
Електричне з'єднання: A Сальник M20
Футерування: 8 PTFE 110oC
Приєднання до процесу: D23 PN10, нерж. сталь, рухомий. фланець, штампований, жовтий хроматир. EN1092-1
Електроди: 0 1.4435/316L
Калібрування: A 0,5%
Модель пристрою: A1 1
