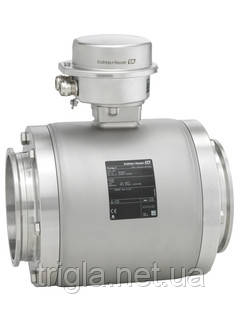

Витратомір Promag H100 5H1B40-AADMACQ00000B (5H1B40-1649/0)

• Принцип вимірювання
Електромагнітні витратоміри
• Заголовок продукту
Витратомір для дуже малих значень витрати з надкомпактним перетворювачем.
Багатопараметричний вимір витрати, температури та провідності.
Призначений для областей застосування з підвищеними вимогами до харчової (виробництво продуктів харчування та напоїв) та біологічної промисловості.
• Функції датчика
Концепція гнучкої установки – широкий вибір гігієнічних приєднань до процесу. Енергоефективний вимір витрати – відсутні втрати тиску завдяки вільному прохідному перерізу. Не потребує технічного обслуговування – рухомі частини відсутні.
Вбудований вимір температури. Корпус датчика із нержавіючої сталі (3-A, EHEDG). Змочуються матеріали з можливістю очищення CIP та SIP.
• Особливості перетворювача
Компактний перетворювач - повна функціональність при малих розмірах. Швидке налаштування без додаткового програмного та апаратного забезпечення – вбудований веб-сервер. Перевірка без переривання процесу – технологія Heartbeat.
Міцний надкомпактний корпус перетворювача. Високий рівень захисту: IP69. Є локальний дисплей.
• Діапазон номінальних діаметрів
DN 2... 150 (¹⁄₁₂ ..6")
• Змочувальні матеріали
Футерівка: PFA
Електроди: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал; платина
Приєднання до процесу: нержавіюча сталь, 1.4404 (F316L); PVDF; PVC
Ущільнення: кільце ущільнювача (EPDM, FKM, Kalrez), стерильна фасонна запайка (EPDM, FKM, силікон)
Кільцеве заземлення: нержавіюча сталь, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал
• Вимірювані параметри
Об'ємна витрата, температура, електропровідність, масова витрата, скоригована об'ємна витрата, скоригована електропровідність
• Макс. похибка виміру
Об'ємні витрати (стандартний варіант): ±0,5 % ІЗМ ± 1 мм/с (0,04 дюйм/с)
Об'ємні витрати (опція) ±0,2 % ІЗМ ± 2 мм/с (0,08 дюйм/с)
• Діапазон вимірювання
0,06 дм³/хв... 600 м³/год (0,015 ... 2650 гал/хв)
• Макс. робочий тиск
PN 40, клас 150, 20K
• Діапазон температур продукту
–20...+150 °C (–4...+302 °F)
• Діапазон навколишньої температури
-40......+60 °C (-40 ... +140 °F)
• Матеріал корпусу сенсора
1.4301 (304), корозійно-стійкий
• Матеріал корпусу перетворювача
Компактне виконання: AlSi10Mg, з покриттям
Компактне/надкомпактне виконання: 1.4301 (304)
• Ступінь захисту
Стандартне виконання: IP66/67, захисна оболонка типу 4X
Опція: IP69
• Дисплей/Налаштування
4-рядковий дисплей із заднім підсвічуванням (без локального керування
Конфігурування через веб-браузер та керуюче ПЗ
• Вихідні сигнали
4...20 мА HART (активний)
Імпульсний/частотний/релейний вихід (пасивний)
• Вхідні сигнали
Ні
• Цифровий зв'язок
HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET IO
• Джерело живлення
20...30 У пост. струму
• Сертифікати на вибухозахист
ATEX, IECEx, cCSAus, INMETRO, EAC

• Безпека виробу
CE, C-Tick
• Метрологічні нормативи та сертифікати
Проведено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025)
Heartbeat Verification: Функція Heartbeat Technology відповідає вимогам до верифікації, що простежується згідно ISO 9001:2008 – Розділ 7.6 a (Атестація TÜV)
• Морські сертифікати та нормативи
Сертифікат LR, сертифікат DNV GL, сертифікат ABS, сертифікат BV
• Сертифікати та нормативи щодо тиску
PED, CRN
• Сертифікати на матеріали
Сертифікат на матеріал 3.1

Сертифікат:                                                  AA Для безпечних зон
Джерело живлення:                                     D 24 В пост.
Вихідний сигнал; Вхідний сигнал              M Modbus RS485
Дисплей; Режим роботи:                             A Без дисплея; каналом зв'язку
Тип корпусу:                                                     C** Надкомпакт. гігієніч., нержав. сталь
Електропідключення:                                    Q 2x роз'єм M12x1
Ущільнення:                                                     0 не використовується
Приєднання до процесу:                               000 Не використовується
Електроди:                                                         0 1.4435/316L
Калібрування:                                                     B 0.2%
