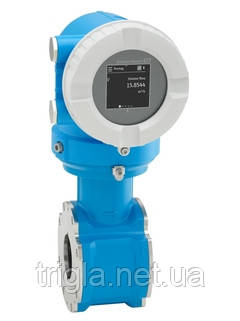

Витратомір Promag H10 5HBB22-AAADBJM0AFIAS1AA1+AI (5HBB22-2KA3/0)

• Принцип вимірювання
Електромагнітні витратоміри
• Заголовок продукту
Витратомір для базових областей застосування у гігієнічних умовах, з простою концепцією управління.
Для застосування з гігієнічними вимогами.
• Функції датчика
Концепція гнучкої установки – широкий вибір гігієнічних приєднань до процесу. Вимірювання витрати без втрати тиску завдяки повнопрохідній
конструкції датчика
. Мінімізація технічного обслуговування через відсутність рухливих
частин
.
Футерівка з PFA. Корпус датчика із нержавіючої сталі (3-A, EHEDG). Змочуються матеріали з можливістю очищення CIP/SIP.
• Особливості перетворювача
Оптимальна зручність використання – керування за допомогою мобільного пристрою та програми SmartBlue або сенсорного екрана. Просте та швидке введення в експлуатацію – меню налаштування параметрів з підказками. Перевірка без переривання процесу – технологія Heartbeat.
Можлива інтеграція у системи HART, Modbus RS485. Можливості керування з використанням мобільного додатка та опціонального дисплея.
• Діапазон номінальних діаметрів
DN 2 ... 150
• Змочуються матеріали
Футерівка: PFA
Електроди: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал; платина
Приєднання до процесу: нержавіюча сталь, 1.4404 (F316L); PVDF; PVC
Ущільнення: кільце ущільнювача (EPDM, FKM, Kalrez), стерильна фасонна запайка (EPDM, FKM, силікон)
Кільцеве заземлення: нержавіюча сталь, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал
• Вимірювані параметри
Об'ємна витрата, температура, провідність, масова витрата, скоригована об'ємна витрата, скоригована провідність
• Макс. похибка виміру
Об'ємні витрати (стандартний варіант): ±0,5 % ІЗМ ± 1 мм/с
• Діапазон вимірювання
0,06 дм³/хв...600 м³/год
• Макс. робочий тиск
PN 40, Class 150, 20K
• Діапазон температур продукту
-20 ... +150 °C
• Діапазон навколишньої температури
–40 to +60 °C (–40 to +140 °F)
• Матеріал корпусу сенсора
1.4301 (304), корозійностійкий
• Матеріал корпусу перетворювача
AlSi10Mg, з покриттям
• Ступінь захисту
Стандартний варіант: IP66/67, захисна оболонка типу 4X
• Дисплей/Налаштування
2.4" Сенсорний РК дисплей з автоповоротом; Можливе налаштування та керування через програму SmartBlue через Bluetooth
• Вихідні сигнали
4-20 мА HART (активний/пасивний), імпульс./частот./релей.вихід
Modbus RS485, 4-20 мА
• Цифровий зв'язок
HART, MODBUS RS485, IO-Link
• Джерело живлення
DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (для безпечних зон)
• Сертифікати на вибухозахист
CSA, GP, KC
• Метрологічні нормативи та сертифікати
Проведено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025)
Технологія Heartbeat відповідає вимогам до верифікації, що простежується згідно ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV)
• Сертифікати та нормативи щодо тиску
PED, CRN
• Сертифікати на матеріали
Сертифікат на матеріал 3.1
• Гігієнічні сертифікати та нормативи
Гігієнічний сертифікат: EHEDG, 3-A, футерування та шви в соотв.с FDA, cGMP

Сертифікат;Трансмітер+Сенсор:                       AA Для безпечних зон
Функціонал:                                                       A Стандартний перетворювач
Живлення:                                                          D 24VDC
Вихід; Вхід:                                                        B 4-20мА HART, імп./частот./дискр. вихід
Дисплей; Управління:                                           J LCD, 2.40"; додаток SmartBlue
Корпус:                                                               M Компактний, полікарбонат
Кабель, підключення датчика:                             0 Не використовується
Електричне з'єднання:                                         A Сальник M20
Ущільнення:                                                        F Асептичні прокладки, EPDM
Приєднання до процесу:                                       IAS Приварний ніпель, ISO 2037, 1.4404/316L
Електроди:                                                           1 Alloy C22
Калібрування:                                                       A 0,5%
Модель пристрою:                                                 A1 1
>Мова меню управління:                                     AI Русский
