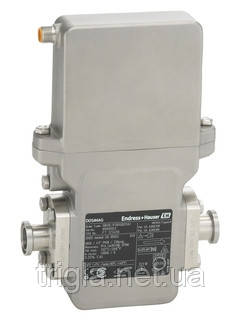

Витратомір Dosimag 5BH12-UF3A1AB041A3

• Принцип вимірювання
Електромагнітні витратоміри
• Заголовок продукту
Витратомір із надкомпактним датчиком у гігієнічному виконанні, з високою повторюваністю вимірювань.
Для застосування в областях дозування та заповнення з високими вимогами.
• Функції датчика
Висока безпека процесу – мала похибка зміни та відмінна повторюваність за малого часу заповнення. Енергоефективний вимір витрати – відсутні втрати тиску завдяки вільному прохідному перерізу. Не потребує технічного обслуговування – рухомі частини відсутні.
Змочуються матеріали з можливістю очищення CIP та SIP. Номінальний діаметр: DN 4...25 (¹⁄₈ ... 1"). Вимірювальний прилад відповідає стандарту FDA.
• Особливості перетворювача
Універсальне та швидке підключення за допомогою роз'єму. Оптимізація для промислового використання – надкомпактна конструкція. Відповідність гігієнічним вимогам – корпус із нержавіючої сталі.
Імпульсний/частотний/релейний вихід Modbus RS485. Комерційний облік сертифіковано за MID, NTEP. Чудовий перетворювач, що легко очищається.
• Діапазон номінальних діаметрів
DN 4 (⁵⁄₃₂"), 8 (⁵⁄₁₆"), 15 (½"), 25 (1")
• Змочуються матеріали
Футерівка: PFA
Електроди: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022), тантал,
платина
• Вимірювані параметри
Об'ємна витрата
• Макс. похибка виміру
±0,25% (1...4м/с)
±0,5% (1 мм/с)
±5% без калібрування
• Діапазон вимірювання
0,14...1,66 л/с (0,035...0,44 гал/с)
• Макс. робочий тиск
PN16
• Діапазон температур продукту
-20...+130°C
• Діапазон навколишньої температури
–40...+60 °C (–40...+140 °F)
• Матеріал корпусу сенсора
1.4308 (304)
• Матеріал корпусу перетворювача
1.4308 (304)
• Ступінь захисту
IP67 NEMA4X
• Дисплей/Налаштування
-
• Вихідні сигнали
Імпульсний / Сигнал стану
• Вхідні сигнали
-
• Цифровий зв'язок
-
• Джерело живлення
20...30 У пост. струму
• Сертифікати на вибухозахист
ATEX, IECEx, cCSAus
• Безпека виробу
CE
• Метрологічні нормативи та сертифікати
Проведено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025)
NTEP
• Сертифікати на матеріали
Сертифікат на матеріал 3.1
• Гігієнічні сертифікати та нормативи
Гігієнічний сертифікат: 3-A, EHEDG, ущільнення відповідають FDA (крім EPDM)



Приєднання до процесу: U Зварний штуцер EN 10357 series A, 1.4404/316L
Ущільнення:                     F Асептичне, EPDM
Електроди:                       3 1.4435/316L
Калібрування:                  A 0.5% + підтвердження
Сертифікат:                     1 Не вимагається
Маркування вибухозахисту: A Для безпечних зон
Корпус:                              B Компактний IP67 NEMA4X, нерж. сталь
Кабель:                             0 Без кабелю
Кабельне введення:        4 Пряме підключення RSE8, без адаптера 24В пост.т., імпульс, стан, сервіс
Електроживлення:           1 20-30 В пост.
Програмне забезпечення: A Базова версія
Вихід, Вхід: 3 2х вих. сигналу імпульс/частот./статус макс. 10 кГц; пасивний
