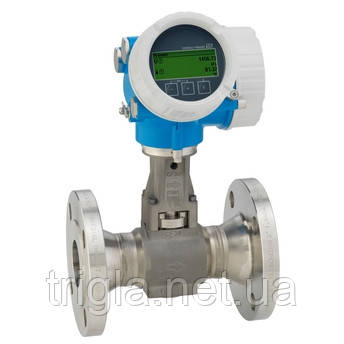

Витратомiр Prowirl D200 7F2C2F-BBDCCAACAAADDSKA1+AI (7F2C2F-FQH1/0)

• Принцип вимірювання

Вихровий

• Заголовок продукту

Універсальний витратомір з функцією виявлення вологої пари та найкращою у своєму класі точністю.

Easy energy management – ​​integrated temperature and pressure measurement for steam and gases.

Suitable for a wide range of applications; Оптимізовано для стислих applications.

• Функції датчика

Space-saving engineering - inlet run compensation. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability - robust drift-free capacitive sensor.

Wet steam capabilities for DN 25 to 300 (1 to 12"). Flexible positioning of pressure cell. Industrial siphon design for pressure measurement.

• Особливості перетворювача

Convenient device wiring – separate connection compartment. Safe operation – не потрібно, щоб Open Device due to display with touch control, background lighting. Перевірка без переривання процесу – технологія Heartbeat.

Модуль дисплея із функцією передачі даних. Міцний корпус із двома відсіками. Безпека підприємства: міжнародні сертифікати (SIL, вибухонебезпечні зони).

• Діапазон номінальних діаметрів

DN 15...300 (½...12")

• Змочуються матеріали

Вимірювальна трубка: 1.4408 (C3FM); CX2MW аналогічно сплаву Alloy C22, 2.4602

Датчик DSC: 1.4404 (316/316L); UNS N06022 аналогічно сплаву C22, 2.4602

Приєднання до процесу: 1.4404/F316/F316L); 2.4602

• Вимірювані параметри

Об'ємні витрати, масові витрати, скориговані об'ємні витрати, витрати енергії, різниця витрати енергії, температура

• Макс. похибка виміру

Об'ємна витрата (рідина): ±0,75 %

Об'ємні витрати (опція): ±0.65 %

Об'ємні витрати (пар, газ): ±1.00%

Масова витрата (насичена пара): ±1,7% (з термокомпенсацією); ±1,5% (з термокомпенсацією/компенсацією за тиском)

Масова витрата (перегріта пара, газ): ±1,5 (з термокомпенсацією/компенсацією за тиском); ±1,7% (з термокомпенсацією + зовнішньою компенсацією тиску)

Масова витрата (рідина): ±0,85%

• Діапазон вимірювання

Рідина: 0,076...2100 м³/год (0,045...1300 фунт³/хв)

залежно від середовища: вода при 1 бар абс., ​​20 ° C (14,5 psi a, 68 ° F)

Пара, газ: 0,39...28 000 м³/год (0,23...17000 фунт³/хв)

залежно від середовища: пара при 180 °C, 10 бар (356 °F, 145 psi a); повітря при 25 ° C, 4,4 бар абс. (77 °F, 63,8 psi a)

• Макс. робочий тиск

PN 100, клас 600, 20K

• Діапазон температур продукту

Стандартне виконання: -40 ... +260 ° C (-40 ... +500 ° F)

Виконання для високих/низьких температур (опція): –200...+400°C (–328...+752°F)

• Діапазон навколишньої температури

Компактне виконання (стандартний варіант): –40…+80 °C (–40…+176 °F)

Компактне виконання (опція): –50...+80 °C (–58...+176 °F)

Роздільне виконання (стандартний варіант): -40 ... +85 ° C (-40 ... +185 ° F)

Окреме виконання (опція): –50...+85 °C (–58...+185 °F)

• Матеріал корпусу сенсора

Корпус клемного відсіку датчика: AlSi10Mg з покриттям; 1.4408 (CF3M)

• Матеріал корпусу перетворювача

AlSi10Mg, з покриттям; 1.4404 (316L)

• Ступінь захисту

Компактне виконання: IP66/67, захисна оболонка типу 4X

Датчик у роздільному виконанні: IP66/67, захисна оболонка типу 4X

Перетворювач у роздільному виконанні: IP66/67, захисна оболонка типу 4X

• Дисплей/Налаштування

4‐рядковий сенсорний дисплей із підсвічуванням (зовнішнє керування)

Налаштування за допомогою локального дисплея та керуючого ПЗ

Доступний виносний дисплей

• Вихідні сигнали

4...20 мА HART (пасивний)

4...20 мА (пасивний)

Імпульсний/частотний/перемикаючий вихід (пасивний)

• Вхідні сигнали

Токовий вхід 4...20 мА (пасивний)

• Цифровий зв'язок

HART, PROFIBUS PA, FOUNDATION Fieldbus

• Джерело живлення

12...35 У пост. струму (4...20 мА HART з імпульсним/частотним/перемикаючим виходом або без нього)

12...30 У пост. струму (4...20 мА HART, 4...20 мА)

12...35 У пост. струму (4...20 мА HART, імпульсний/частотний/перемикаючий вихід, вхід 4...20 мА)

9...32 У пост. струму (PROFIBUS PA, імпульсний/частотний/перемикаючий вихід)

• Сертифікати на вибухозахист

ATEX, IECEx, cCSAus, JPN, EAC

• Безпека виробу

CE, C-TICK, EAC

• Функціональна безпека

Функціональна безпека згідно з IEC 61508, можливість застосування для забезпечення безпеки згідно з IEC 61511

• Метрологічні нормативи та сертифікати

Проведено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025)

Технологія Heartbeat відповідає вимогам до верифікації, що простежується згідно ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV)

• Морські сертифікати та нормативи

ABS, LR, BV

Сертифікати та нормативи щодо тиску

PED, CRN, AD 2000

·         Сертифікати на матеріали

Сертифікат на матеріал 3.1

NACE MR0175/MR0103, PMI (за запитом); тестування зварювання згідно з ISO 15614‐1, аналогічно ASME IX (за запитом)

Сертифікат: BB   ATEX II1/2G Ex ia IIC
Вихідні; вхідні сигнали: D    4-20мА HART, импул./частот./переключ.; 4-20мА вхідний сигнал
Дисплей; управління: C    SD02 4-ряд.; кнопки + функція резервного копіювання даних
Корпус: C    GT20 з двома відсіками, алюміній, з покриттям, компактний
Кабель, роздільне виконання: A    Не використовується
Електричне з'єднання: A   Сальник M20
Датчик версія; DSC-сенсор; вим.трубка: CA  Масова витрата; 316L; 316L (вбудований вимір температури), -200...+400oC/-328...+750oF
Ущільнення DSC-сенсора: A  Графіт, -200oC… +400oC, -328oF…752oF
Компонент вимірювання тиску: A  Не використовується
Підключення до процесу: DDS  PN10, фланець EN1092-1-B1
Калібрування витрата: K  0.75% об'ємна витрата, по 3 точках
Модель пристрою: A1   1
>Мова меню управління: AI     Русский
