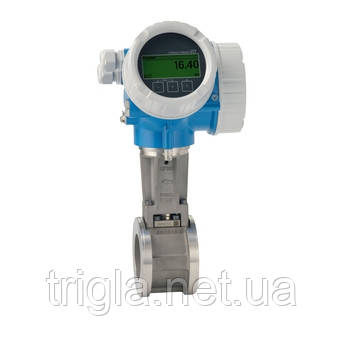

Витратомiр Prowirl D200 7D2C1F-AABCCAACAAD2SKA1+AI (7D2C1F-4F06/0)

Принцип виміру

Вихровий

Заголовок для продукту

Економічний пластинчастий витратомір доступний у компактному або віддаленому виконанні.

Інтегрований вимір температури для масової/енергетичної витрати насиченої пари.

Для всіх основних застосувань та заміни діафрагм 1 до 1.

Функції датчика

Просте вирівнювання датчика — в комплекті кільця, що центрують. Висока доступність - перевірена надійність, стійкість до вібрацій, температурних стрибків та гідроударів. Довготривала стабільність - надійний ємнісний датчик без дрейфу.

Повна довжина 65 мм (2,56 дюйми). Безфланцеве виконання. Оптимізована вага.

Особливості перетворювача

Зручне підключення пристрою – окремий відсік для підключення. Безпечна експлуатація – немає необхідності відкривати прилад завдяки дисплею із сенсорним керуванням, фоновим підсвічуванням. Перевірка без переривання процесу – технологія Heartbeat.

Модуль дисплея із функцією передачі даних. Міцний корпус із двома відсіками. Безпека підприємства: міжнародні сертифікати (SIL, вибухонебезпечні зони).

Діапазон номінальних діаметрів

DN 15...150 (½...6")

Змочуються матеріали

Вимірювальна трубка: 1.4408 (C3FM)

Датчик DSC: 1.4435 (316/316L)

Вимірювані параметри

Об'ємні витрати, масові витрати, скориговані об'ємні витрати, витрати енергії, різниця витрати енергії, температура

Макс. похибка виміру

Об'ємна витрата (рідина): ±0,75 %

Об'ємні витрати (пар, газ): ±1,00 %

Масова витрата (рідина): ±0,85%

Масова витрата (пар, газ): ±1,7 %

Діапазон виміру

Рідина: 0,16...625 м³/год (0,09...368 фут³/хв)

залежно від середовища: вода при 1 бар а, 20 ° C (14,5 psi а, 68 ° F)

Пара, газ: 2...8342 м³/год (1,18...4910 фут³/хв)

залежно від середовища: пара при 180 °C, 10 бар (356 °F, 145 psi а); повітря при 25 °C, 4,4 бар (77 °F, 63,8 psi а)

Макс. робочий тиск

PN 40, клас 300, 20K

Діапазон температур продукту

Стандартне виконання: –40...+260 °C (–40...+500 °F)

Для підвищених/знижених температур (опція): –200...+400 °C (–328...+752 °F)

Для підвищених/знижених температур (за запитом): –200...+450 °C (–328...+842 °F)

Діапазон навколишньої температури

Компактне виконання (стандартний варіант): –40…+80 °C (–40…+176 °F)

Компактне виконання (опція): –50...+80 °C (–58...+176 °F)

Роздільне виконання (стандартний варіант): -40 ... +85 ° C (-40 ... +185 ° F)

Окреме виконання (опція): –50...+85 °C (–58...+185 °F)

Матеріал корпусу сенсора

Корпус клемного відсіку датчика: AlSi10Mg з покриттям; 1.4408 (CF3M)

Матеріал корпусу перетворювача

AlSi10Mg, з покриттям; 1.4404 (316L)

Ступінь захисту

Компактне виконання: IP66/67, захисна оболонка типу 4X

Датчик у роздільному виконанні: IP66/67, захисна оболонка типу 4X

Перетворювач у роздільному виконанні: IP66/67, захисна оболонка типу 4X

Дисплей/Налаштування

4-рядковий дисплей з підсвічуванням та сенсорним керуванням (дистанційне керування)

Налаштування за допомогою локального дисплея та керуючого ПЗ

Доступний виносний дисплей

Вихідні сигнали

4...20 мА HART (пасивний)

4...20 мА (пасивний)

Імпульсний/частотний/релейний вихід (пасивний)

Вхідні сигнали

Токовий вхід 4...20 мА (пасивний)

Цифровий зв'язок

HART, PROFIBUS PA, FOUNDATION Fieldbus

Джерело живлення

12...35 У пост. струму (4...20 мА HART з імпульсним/частотним/релейним виходом або без нього)

12...30 У пост. струму (4...20 мА HART, 4...20 мА)

12...35 У пост. струму (4...20 мА HART, імпульсний/частотний/релейний вихід, вхід 4...20 мА)

9...32 У пост. струму (PROFIBUS PA, імпульсний/частотний/релейний вихід)

Сертифікати на вибухозахист

ATEX, IECEx, cCSAus, JPN, EAC

Безпека виробу

CE, C-TICK, EAC

Функціональна безпека

Функціональна безпека згідно з ГОСТ Р МЕК 61508, можливість застосування для забезпечення безпеки згідно з ГОСТ Р МЕК 61511

Метрологічні нормативи та сертифікати

Проведено калібрування на сертифікованому калібрувальному устаткуванні (відповідає ISO/IEC 17025)

Технологія Heartbeat відповідає вимогам до верифікації, що простежується згідно ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV SÜD)

Морські сертифікати та нормативи

ABS, LR, BV

Сертифікати та нормативи щодо тиску

PED, CRN

Сертифікати на матеріали

Матеріал 3.1

NACE MR0175/MR0103, PMI (за запитом)

Сертифікат: AA Для безпечних зон
Вихід; вхід: B 4-20мА HART, імпульс./частот./дискр. вихід
Дисплей; управління: C SD02 4-ряд.; кнопки + функція резервного копіювання даних
Тип корпусу: C GT20 з двома відсіками, алюм., з покриттям, компактний
Кабель, роздільне виконання: A Не використовується
Електричне з'єднання: A Сальник M20
Датчик версія; DSC-сенсор; вим.трубка: CA Масова витрата; 316L; 316L (вбудований вимір температури), -200...+400oC/-328...+750oF
Ущільнення DSC-сенсора: A Графіт, -200oC… +400oC, -328oF…752oF
Підключення до процесу: D2S PN40, EN1092-1-B1
Калібрування витрати: K 0.75% об'ємна витрата по 3 точках
Модель пристрою: A1 1
>Мова меню управління: AI Русский
