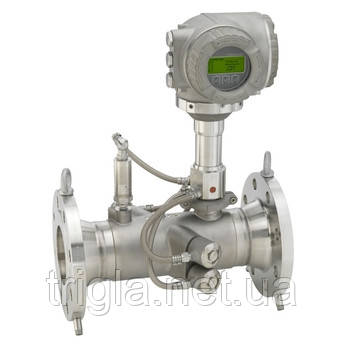

Ультразвуковий витратомір Proline Prosonic Flow G 300

Область застосування

Prosonic Flow G підходить для широкого діапазону застосувань і призначений для вимірювання витрати газу, включаючи вологий газ та змінні властивості й склад газу. Герметичний корпус датчика з розривним диском підвищує безпеку роботи. Компактний перетворювач забезпечує високу гнучкість у плані експлуатації та інтеграції в систему: доступ з одного боку, дистанційний дисплей та покращені можливості підключення. Технологія Heartbeat забезпечує стабільну безпеку процесу та відповідність стандартам.

Принцип вимірювання не залежить від складу газу

Точне вимірювання природного та технологічного газу в хімічній і нафтогазовій промисловості.

Характеристики приладу:

• Пряме вимірювання: витрата, тиск, температура
• Смачувані частини: титан / 316L
• Максимальна точність вимірювання: 0.5%
• Компактний корпус з двома відсіками, до 3 входів/виходів
• Дисплей з підсвіткою та сенсорним управлінням, доступ через WLAN
• Доступний дистанційний дисплей

Переваги

• Гнучкий пристрій з користувацькими газовими сумішами для складних вимірювальних завдань
• Максимальна надійність навіть із вологим газом – конструкція датчика нечутлива до конденсату
• Високопродуктивний контроль процесу – компенсація значень за тиском і температурою в реальному часі
• Ефективне рішення – багатопараметричне вимірювання без втрат тиску
• Повний доступ до даних процесу та діагностичної інформації – численні, довільно комбіновані входи/виходи
• Зниження складності та різноманітності – довільно конфігуровані функції входів/виходів
• Вбудована перевірка – технологія Heartbeat

Технічні характеристики

Принцип вимірювання
Ультразвуковий: витрата

ron для продукту
Високонадійний прилад, спеціально розроблений для роботи в змінних умовах процесу. Гнучка настройка для роботи з користувацькими газовими сумішами у складних вимірювальних завданнях. Точні вимірювання параметрів природного та технологічного газу в хімічній і нафтогазовій промисловості.

Функції датчика
Спеціальна конструкція сенсора для вимірювання сухого та вологого газу. Максимальний контроль процесу: компенсація за температурою та тиском у реальному часі. Ефективне рішення – багатопараметричні вимірювання без втрат тиску. Пряме вимірювання витрати, тиску та температури. Смачувані частини: титан/316L. Максимальна похибка вимірювання: 0.5%.

Особливості перетворювача
Повний доступ до діагностичних даних і інформації про процес – численні довільно комбіновані входи/виходи та польові шини. Спрощення та зниження номенклатури ЗІП – довільно конфігуровані функції входів/виходів. Перевірка без переривання процесу – технологія Heartbeat. Компактний корпус з двома відсіками з можливістю підключення до 3-х входів/виходів. Дисплей з підсвіткою, сенсорним управлінням і доступом до мережі WLAN. Доступний дистанційний дисплей.

Діапазон номінальних діаметрів
DN 25 ... 300 (1 ... 12")

Смачувані матеріали
Вимірювальна трубка: 1.4408/1.4409 (CF3M)
Перетворювач: 1.4404 (316, 316L), Титан марки 2

Вимірювані параметри
Об'ємний витрата, скоригований об'ємний витрата, масовий витрата, швидкість потоку, швидкість звуку, тиск, температура, щільність, динамічна в'язкість, витрата енергії, індекс Воббе, частка метану, теплотворна здатність, молекулярна маса

Макс. похибка вимірювання
Об'ємний витрата (стандарт):

• ±1.0 % o.r. при 3 ... 40 м/с
• ±2 % o.r. при 0.3 ... 3 м/с
  Об'ємний витрата (опція):
• ±0.5 % o.r. при 0.3 ... 3 м/с
• ±1.0 % o.r. при 3 ... 40 м/с
  Масовий витрата (стандарт):
• ±1.5 % o.r. при 3 ... 40 м/с
• ±2.5 % o.r. при 0.3 ... 3 м/с
  Масовий витрата (опція):
• ±1.5 % o.r. при 0.3 ... 3 м/с
• ±1.0 % o.r. при 3 ... 40 м/с
  Вміст метану: ±1.00 %
  Молекулярна маса: ±1.50 %
  Щільність: ±1.50 %
  Динамічна в'язкість: ±3.00 %
  Теплотворна здатність: ±1.00 %
  Число Вобе: ±1.00 %

Діапазон вимірювання
Газ: 0.3 м/с... 40 м/с

Макс. робочий тиск
0.7 ... 101 бар абс (10.15 ... 1464.88 psi a)

Діапазон температур продукту
-50 ... 150 °C
-50 ... 100 °C зі вбудованою вимірювальною камерою

Діапазон температур навколишнього середовища
-40 ... 60 °C (-40 ... +140 °F)
Опція: -50 ... 60 °C (-58 ... +140 °F)

Матеріал корпусу сенсора
Нержавіюча сталь, 1.4404 (316/316L), 1.4408/1.4409 (CF3M)

Матеріал корпусу перетворювача
AlSi10Mg, з покриттям; 1.4409 (CF3M) аналог 316L
Полікарбонат

Ступінь захисту
Компактне виконання: IP66/67, захисна оболонка типу 4X
Опція: Зовнішня антена WLAN: IP67

Дисплей/Налаштування
4-стрічковий дисплей з підсвіткою та сенсорним управлінням (зовнішнє управління)
Можлива конфігурація за допомогою локального дисплея
Доступний дистанційний дисплей

Вихідні сигнали
3 виходи:

• 4...20 мА HART (активний/пасивний)
• 4...20 мА (активний/пасивний)
• Імпульсний/частотний/релейний вихід (активний/пасивний)
• Подвійний імпульсний вихід (активний/пасивний)
• Релейний вихід

Вхідні сигнали
Вхідний сигнал стану
4-20 мA вхідний сигнал

Цифровий зв'язок
HART, Modbus RS485

Джерело живлення
24 В пост. струму
100... 230 В пост. струму
100 ... 230 В змін.тока / 24 В пост.тока (для безпечних зон)

Сертифікати на вибухозахист
ATEX, cCSAus, IECEx, NEPSI, JPN

Безпека виробу
CE, C-tick

Функціональна безпека
Функціональна безпека згідно ГОСТ Р МЭК 61508, можливість застосування для забезпечення безпеки згідно ГОСТ Р МЭК 61511

Метрологічні нормативи і сертифікати
Калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025)
Технологія Heartbeat відповідає вимогам до простежуваної верифікації згідно ISO 9001:2015 – Розділ 7.1.5.2 a

Сертифікати і нормативи по тиску
PED, CRN

Сертифікати на матеріали
3.1 матеріал
NACE MR0175/MR0103
