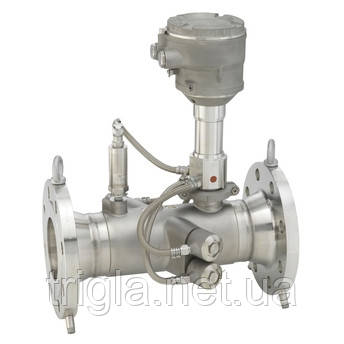

Витратомір-лічильник ультразвуковий Prosonic Flow G 500

Область застосування

Prosonic Flow G підходить для широкого діапазону застосувань і призначений для вимірювання витрати газу, включаючи наявність вологи в газі та нестабільність властивостей і складу газу. Герметичний корпус датчика з розривним диском, стійкий до підвищеного тиску, підвищує безпеку роботи. Виносний перетворювач забезпечує високу гнучкість з точки зору монтажу та експлуатаційної безпеки. Технологія Heartbeat забезпечує стабільну безпеку процесу та його відповідність стандартам.

Даний принцип вимірювання не залежить від складу газу

Точне вимірювання природного та технологічного газу в хімічних і нафтогазових процесах.

Характеристики приладу:

• Пряме вимірювання: витрата, тиск, температура
• Смачувані частини: титан / 316L
• Точність вимірювання: до 1%
• Роздільне виконання, до 4 входів/виходів
• Сенсорний дисплей з підсвіткою і доступом по бездротовій мережі (WLAN)
• Стандартний кабель між сенсором та перетворювачем

Переваги

• Універсальний вимірювальний прилад, здатний працювати в газових сумішах довільного складу в складних областях застосування
• Максимальна надійність показників навіть при наявності вологи в газі – конструкція датчика нечутлива до конденсату
• Оперативний контроль процесу – отримання показників в реальному часі з компенсацією за тиском і температурою
• Ефективне рішення – багатопараметричне вимірювання, відсутність втрат тиску
• Повний доступ до даних процесу і діагностичної інформації — широкий вибір довільно комбінованих входних/вихідних сигналів
• Простота і універсальність — легко конфігуруються функції входних/вихідних сигналів
• Вбудована функція самоперевірки — технологія Heartbeat

Технічні характеристики

• Принцип вимірювання: ультразвуковий
• ron для продукту: високонадійний прилад у роздільному виконанні, спеціально розроблений для роботи в змінних умовах процесу. Гнучка настройка для роботи з визначеними користувачем газовими сумішами у складних вимірювальних завданнях. Точні вимірювання параметрів природного і технологічного газу в хімічній і нафтогазовій галузях.
• Функції датчика: спеціальна конструкція сенсора для вимірювання сухого та вологого газу. Максимальний контроль процесу: компенсація за температурою і тиском в реальному часі. Ефективне рішення - багатопараметричні вимірювання без втрати тиску. Пряме вимірювання витрати, тиску і температури. Смачувані частини: титан/316L. Максимальна похибка вимірювання: 0.5 %.
• Особливості перетворювача: повний доступ до діагностичних даних і інформації про процес - багато вільно комбінованих входів/виходів і польових шин. Спрощення і скорочення номенклатури ЗІП – вільно конфігурується функціональність вводу/виводу. Перевірка без переривання процесу - технологія Heartbeat. Роздільне виконання з можливістю підключення до 4 пристроїв вводу-виводу. Дисплей з підсвіткою, сенсорним управлінням і доступом до мережі WLAN. Стандартний кабель між датчиком і перетворювачем.
• Діапазон номінальних діаметрів: DN 25 ... 300 (1 ... 12")
• Смачувані матеріали: вимірювальна трубка: 1.4408/1.4409 (CF3M), перетворювач: 1.4404 (316, 316L, титан марки 2)
• Вимірювані параметри: об'ємний витрата, скоректований об'ємний витрата, масовий витрата, швидкість потоку, швидкість звуку, тиск, температура, щільність, динамічна в'язкість, витрата енергії, індекс Воббе, частка метану, теплотворна здатність, молекулярна маса
• Макс. похибка вимірювання:
  • Об'ємний витрата (стандарт): ±1.0% o.r. при 3 ... 40 м/с, ±2% o.r. при 0.3 ... 3 м/с
  • Об'ємний витрата (опція): ±0.5% o.r. при 0.3 ... 3 м/с, ±1.0% o.r. при 3 ... 40 м/с
  • Масовий витрата (стандарт): ±1.5% o.r. при 3 ... 40 м/с, ±2.5% o.r. при 0.3 ... 3 м/с
  • Масовий витрата (опція): ±1.5% o.r. при 0.3 ... 3 м/с, ±1.0% o.r. при 3 ... 40 м/с
  • Вміст метану: ±1.00%
  • Молекулярна маса: ±1.50%
  • Щільність: ±1.50%
  • Динамічна в'язкість: ±3.00%
  • Теплотворна здатність: ±1.00%
  • Число Вобе: ±1.00%
• Діапазон вимірювання: газ: 0.3 м/с ... 40 м/с
• Макс. робочий тиск: 0,7 ... 100 бар абс (10.15 ... 1450.38 psi a)
• Діапазон температур продукту: -50 ... 100 °C, -50 ... 100 °C зі вбудованим датчиком тиску
• Діапазон температур навколишнього середовища: -40 ... 60 °C (-40 ... +140 °F), опція: -50 ... 60 °C (-58 ... +140 °F)
• Матеріал корпусу сенсора: нержавіюча сталь, 1.4404 (316/316L), 1.4408/1.4409 (CF3M)
• Матеріал корпусу перетворювача: AlSi10Mg, з покриттям; 1.4409 (CF3M) аналог. 316L, полікарбонат
• Ступінь захисту: датчик, виносне виконання: IP66/67, тип 4X кожух, перетворювач, виносне виконання: IP66/67, тип 4X кожух
• Дисплей/Налаштування: 4-стрічковий дисплей з підсвіткою і сенсорним управлінням (зовнішнє управління), можлива конфігурація за допомогою локального дисплея
• Вихідні сигнали: 4 виходи:
  • 4...20 мА HART (активний/пасивний)
  • 4...20 мА (активний/пасивний)
  • Імпульсний/частотний/релейний вихід (активний/пасивний)
  • Подвійний імпульсний вихід (активний/пасивний)
  • Релейний вихід
• Вхідні сигнали: вхідний сигнал стану, вхідний сигнал 4-20 мA
• Цифровий зв'язок: HART, Modbus RS485
• Джерело живлення: AC 100 ... 230 V / DC 24 V (для безпечних зон)
• Сертифікати на вибухозахист: ATEX, cCSAus, IECEx, NEPSI, JPN
• Безпека виробу: CE, C-tick
• Функціональна безпека: функціональна безпека згідно ГОСТ Р МЭК 61508, можливість застосування для забезпечення безпеки згідно ГОСТ Р МЭК 61511
• Метрологічні нормативи і сертифікати: калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025), технологія Heartbeat відповідає вимогам до простежуваної верифікації згідно ISO 9001:2015 – Розділ 7.1.5.2 a (атестація TÜV)
• Сертифікати і нормативи по тиску: PED, CRN
• Сертифікати на матеріали: 3.1 матеріал, NACE MR0175/MR0103
