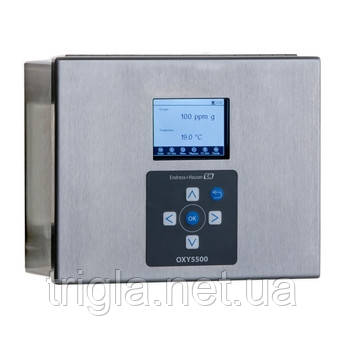

Аналізатор кисню OXY5500

Область застосування

Аналізатор кисню OXY5500 - це компактний автономний одноканальний аналізатор, який використовує технологію гасіння флуоресценції (QF) для надійного вимірювання кисню в природному газі та газопереробних додатках. Датчик вставляється в потік процесу і підключається до контролера за допомогою оптоволоконного кабелю. Пристрій має LCD дисплей і вбудований реєстратор даних, також доступні повні системи підготовки зразків та програмне забезпечення для інтерфейсу з ПК.

• Вимірювання якості природного газу під час виробництва, зберігання, транспортування і розподілу.
• Моніторинг у природному газі, на етапі видобутку і збору.
• Діапазон вимірювання від рівня ppm до 0-20% O2.
• Трасові вимірювання до 0-10 ppmv кисню в водні для електролізних застосувань.
• Ідеально підходить для застосувань CCUS, оскільки оптичне вимірювання кисню не піддається впливу CO2 або H2S у процесі.

Переваги

• Легко керований дисплей і меню.
• Малий оптичний датчик без мембрани або витратних хімікатів.
• Оптичне вимірювання з швидкою, безперервною відповіддю.
• Відмінна довгострокова стабільність.
• Не піддається впливу H2S.
• Немає рухомих частин, проста експлуатація.
• Реєстрація даних протягом 30 днів.

Технічні характеристики

Принцип вимірювання
Гасіння флуоресценції

Призначення виробу
Компактний одноканальний аналізатор кисню (O2) з LCD-дисплеєм та вбудованим реєстратором даних. Датчик, що вимірює вміст кисню за методом гасіння флуоресценції (QF), вводиться в потік технологічної середовища та підключається до контролера за допомогою оптоволоконного кабелю.

Канали
1

Діапазони аналізу та вимірювання
O2 (кисень):

• 0–100 ppm об. (мінімум)
• 0–20% об'єму (максимум)

Вимірювані змінні

• Концентрація
• Тиск у пробоотбірній ячейці
• Температура у пробоотбірній ячейці

Діапазон температури навколишнього середовища
-20–50 °C (-4–122 °F)

Діапазон робочого тиску

• Тиск на вході: 140–275 кПа (20–40 фунтів/кв. дюйм)
• Пробоотбірна ячейка: 800–1200 мбар абс.

Змочувані матеріали аналізатора

• Нержавіюча сталь 304 та 316
• Ущільнювальні кільця з матеріалу FKM

Електропостачання

• 108–253 В змінного струму, 50/60 Гц; 5,3 Вт при 120 В змінного струму; 6,6 Вт при 240 В змінного струму або
• 9–30 В постійного струму (CSA), 18–30 В постійного струму (IECEx/ATEX); 4,7 Вт при 24 В постійного струму

Тип зв'язку

• Аналоговий вихід: два виходи 4–20 мА
• Аналоговий вхід: один вхід 4–20 мА (тиск проби)
• Цифрова шина: RS-232C, RS-485, Ethernet 10/100 з Modbus
• Вихідні реле: 2 шт., макс. навантаження 250 мА (аварійні сигнали концентрації і збою)
• USB 2.0 працює лише з сервісним ПЗ
• 4 ГБ внутрішньої пам'яті з внутрішнім реєстратором даних

Матеріали виготовлення корпусу

• Електроніка: нержавіюча сталь 304 або 316L

Сертифікати для використання у вибухонебезпечних зонах

• ATEX / IECEx — зона 2
• CSA Class I, Division 2

Ступінь захисту

• IP64, тип 4X

Безпека виробу

• CE
• RCM
• FCC
