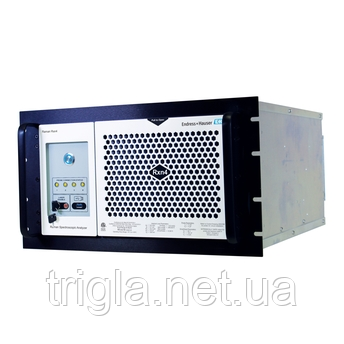

Аналізатор комбінаційного розсіювання Rxn4

Область застосування

Аналізатор Raman Rxn4, розроблений на базі технології Kaiser Raman, є оптимальним вибором для виробничих або процесних середовищ. Raman Rxn4 забезпечує високу роздільну здатність для вимірювання та контролю в реальному часі. Він оснащений унікальною системою самоконтролю, діагностики та самокалібрування, що гарантує точність кожного вимірювання. Завдяки можливості встановлення у стандартну 19-дюймову стійку, Raman Rxn4 заощаджує цінний простір на виробничому майданчику. Також доступний у варіанті з корпусом з нержавіючої сталі з класом захисту NEMA 4X.

Галузі застосування

• Хімічна промисловість: моніторинг реакцій, змішування, дослідження каталізу
• Полімери: моніторинг полімеризаційних реакцій, моніторинг екструзії, змішування полімерів
• Фармацевтика: моніторинг реакцій активних фармацевтичних інгредієнтів (API), кристалізація, поліморфізм
• Біофармацевтика: моніторинг і контроль біопроцесів, застосування PAT/QbD, культура клітин, ферментація, процеси після очищення, сумісність з cGLP/cGMP
• Харчова промисловість: картування м'яса та риби, ферментація, моніторинг реакцій
• Нафтогазова промисловість: зріджений природний газ (LNG), нафтопереробка, енергетичні вимірювання

Переваги

• Надійний, точний і високочутливий
• Легка установка і мінімальне обслуговування/простій
• Цілодобові вимірювання і моніторинг в лінії, онлайн або на місці
• Уніфікована внутрішня конструкція забезпечує легке перенесення моделей для підтримки резервних систем аналізаторів
• Інтуїтивне вбудоване програмне забезпечення Raman RunTime для контролю через сенсорний екран або віддалений інтерфейс
• Підтримка масштабування і сумісність з cGMP/пілотними установками
• Підходить для використання у вибухонебезпечних зонах

Технічні характеристики

Принцип вимірювання

• Раманівська спектроскопія

Спектральний діапазон

• Базова модель і корпусне виконання:
  • 150–4350 см-1 (532 нм)
  • 150–3425 см-1 (785 нм)
  • 200–2400 см-1 (1000 нм)
• Гібрид:
  • 175–1890 см-1 (785 нм)

Спектральна роздільна здатність

• Базова модель і корпусне виконання (в середньому):
  • 5 см-1 (532 нм)
  • 4 см-1 (785 нм)
  • 5 см-1 (1000 нм)
• Гібрид:
  • 4 см-1 (785 нм) в середньому

Канали

• Базова модель і корпусне виконання:
  • до чотирьох каналів
• Гібрид:
  • до двох каналів

Температура

• Базова модель:
  • Експлуатація:
    • 5...35 °C/41...95 °F (532 нм, 785 нм)
    • 5...30 °C/41...86 °F (1000 нм)
  • Зберігання:
    • -15...50 °C/5...122 °F
• Гібрид:
  • Експлуатація: 5...35 °C/41...95 °F
  • Зберігання: -15...50 °C/5...122 °F
• Корпусне виконання:
  • Експлуатація: (будь-яка довжина хвилі)
    • 5...50 °C/41...122 °F
  • Зберігання:
    • від -15 до 50° C/від 5 до 122°F

Відносна вологість

• 20...80%, без конденсації

Вхідна напруга

• Базова модель і гібрид:
  • 100–240 В, 50–60 Гц, ±10%
• Корпусне виконання:
  • 120 В ±10%, 60 Гц
  • або 230 В ±10%, 50/60 Гц

Споживана потужність (Вт)

• Базова модель і гібрид:
  • 400 (макс.)
  • 250 (типово під час запуску)
  • 120 (типово при роботі)
• Корпусне виконання:
  • 1560 (макс.)
  • 1560 (типово під час запуску)
  • 750 (типово при роботі)

Час прогріву (хвилини)

• Базова модель і гібрид:
  • 120
• Корпусне виконання:
  • 240

Розміри (ширина x висота x глибина)

• Базова модель і гібрид:
  • 483 x 267 x 556 мм
  • 19,02 x 10,52 x 21,89"
• Корпусне виконання (з додатковою тележкою):
  • 1175 x 1480 x 826 мм
  • 46,26 x 58,27 x 32,52"

Вага

• Базова модель:
  • 28,5 кг/63 фнт
• Корпусне виконання:
  • 185,5 кг/409 фнт (з додатковою тележкою)

Сумісність з пробовідбірним зондом

• Базова модель і корпусне виконання:
  • Raman Rxn-10 (з додатковою оптикою), Rxn-40, Rxn-41, Rxn-45, Rxn-46
• Гібрид:
  • Канал 1 — Raman Rxn-20 (з додатковою оптикою)
  • Канал 2 — Raman Rxn-10 (з додатковою оптикою), Rxn-40, Rxn-41, Rxn-45, Rxn-46

Інтерфейс автоматизації

• OPC
• Modbus
• HTTPS
• (можливі інші варіанти під замовлення)

Варіанти монтажу

• Базова модель і гібрид:
  • 19-дюймова стійка в комплекті
• Корпусне виконання:
  • корпус NEMA 4X; для настінного монтажу, тележки або стенда

Сертифікати для вибухонебезпечних зон

• Базова модель і гібрид:
  • ATEX, CSA, IECEx
• Корпусне виконання:
  • замовлення різних варіантів по телефону
