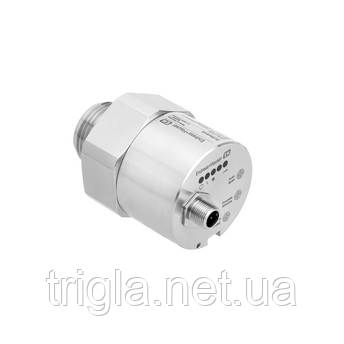

Мікрохвильовий бар'єр трансивер Soliwave FDR16c

Область застосування

Soliwave FDR16 - це ультракомпактний передавач для безконтактного визначення рівня сипучих матеріалів та рідин, а також для підрахунку предметів і виявлення об'єктів. Soliwave FDR16 використовується разом з FQR16. Мікрохвильовий бар'єр працює за безконтактним методом виявлення і може також використовуватися в умовах складного доступу або обмеженого простору завдяки ультракомпактному дизайну. Для неметалічних контейнерів можливе вимірювання ззовні.

Мікрохвильовий бар'єр Soliwave FDR16 і FQR16 визначає мінімальні або максимальні рівні точок порошкових і грудкових сипучих матеріалів та рідин, наприклад, для захисту від переповнення та сухого ходу. Прилад також підходить для підрахунку предметів і виявлення об'єктів. Прилад можна використовувати в різних галузях, таких як сировина, енергетика та харчова промисловість.

Переваги

• Безконтактний принцип вимірювання - виявлення майже незалежно від властивостей процесу
• Висока безпека - постійна самодіагностика і повне самотестування
• Перший мікрохвильовий бар'єр із захистом класу IP69
• Відповідає вимогам EU 1935/2004
• Дуже проста та економічна установка
• Безпечне виявлення - безконтактний метод вимірювання гарантує беззношуваність та безтехнічне обслуговування
• Міцний дизайн - корпус з нержавіючої сталі

Технічні характеристики

Принцип вимірювання Мікрохвильовий бар'єр

Характеристики/Застосування

• Мікрохвильовий бар'єр
• Безконтактне визначення рівня точок (мін/макс, наприклад, виявлення повного та порожнього для захисту від переповнення та сухого ходу) для всіх типів сипучих матеріалів (від порошкових до грудкових) та рідин, також у потенційно вибухонебезпечних атмосферах (пил Ex).
• Виявлення, підрахунок та позиціонування об'єктів
• Виявлення об'єктів на конвеєрних стрічках

Додаткова інформація

• Діапазон виявлення: макс. 20 м

Живлення / Комунікація

• 18 В ... 30 В постійного струму
• Штекер M12

Температура навколишнього середовища -20°C ... +60°C (-4°F... +140°F)

Робоча температура

• Безконтактна установка: будь-яка
• Всередині установки: -20°C ... +60°C (-4°F ... +140°F)
• З високотемпературним адаптером: до +450°C (+842°F)

Робочий тиск абс. / макс. міжа надлишкового тиску

• Безконтактна установка: будь-яка
• Всередині установки: 0,5 бар ... 6,8 бар (7,2 psi ... 99 psi) абс.
• З високотемпературним адаптером: до +21 бар (+305 psi) абс.

Мін. щільність вимірюваного продукту

• Тверда вага: > 10 г/л

Змочувані частини

• Безконтактна установка: немає змочуваних частин
• Контактна установка: 316L, PTFE

Підключення до процесу

• ISO228-1: G1", G1-1/2"
• ASME: NPT1-1/2"

Гігієнічне підключення до процесу

• Безконтактне встановлення

Комунікація

• 3-дротовий постійний струм PNP,
• 2 DC-PNP-виходи

Сертифікати / Нормативи

• ATEX, IEC Ex

Сертифікат по конструкції

• EN10204-3.1

Гігієнічні сертифікати

• EG1935/2004

Опції

• Монтажний кронштейн
• Контрайка
• Зварювальна гільза
• Підключення кабелю
• Високотемпературний адаптер
• Розширення для високотемпературного адаптера
• Монтажний фланець
• Віконний фітинг
• FAR50, FAR51, FAR52, FAR54

Компоненти

• FQR16

Діапазон застосування

• Тверда вага: < 10 г/л
