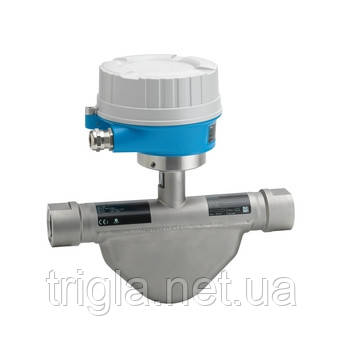

CNGmass D8CB Коріолісовий витратомір

Сфера застосування

Ринок природного газу продовжує рости! Стиснутий природний газ вже давно встановлено як альтернативне паливо для транспортних засобів. Стиснутий природний газ також вважається найчистішим паливом для двигунів згоряння. Новий CNGmass спеціально розроблений для розподільників. За допомогою цього коріолісового вимірювача потоку можна вимірювати масовий потік з найвищою точністю — незалежно від тиску і температури.

Принцип вимірювання працює незалежно від фізичних властивостей рідини, таких як в'язкість чи щільність

Точне вимірювання стиснутого природного газу (CNG) в умовах високого тиску під час заправки.

Властивості пристрою

Потокові режими до 150 кг/хв (330 фунтів/хв).

Тисець процесу до 350 барів (5080 psi).

Доступний пристрій з розривною мембраною.

Міцний, компактний корпус передавача.

Modbus RS485.

Розроблений для задоволення потреб застосування.

Переваги

Відмінна експлуатаційна безпека – надійний під екстремальними умовами процесу.

Менше точок вимірювання процесу – багатозмінне вимірювання (потік, щільність, температура).

Економія місця при установці – не потрібен відплив/виплив.

Компактний передавач – повна функціональність на найменшому просторі.

Швидка настройка – попередньо налаштовані пристрої.

Автоматичне відновлення даних для обслуговування.

Характеристики та специфікації

Принцип вимірювання: Коріолісовий

Основні характеристики датчика

Відмінна експлуатаційна безпека – надійний під екстремальними умовами процесу. Менше точок вимірювання процесу – багатозмінне вимірювання (потік, щільність, температура). Економія місця при установці – не потрібен відплив/виплив. Потокові режими до 150 кг/хв (330 фунтів/хв). Тисець процесу до 350 барів (5080 psi).

Особливості передавача

Компактний передавач – повна функціональність на найменшому просторі. Швидка настройка – попередньо налаштовані пристрої. Автоматичне відновлення даних для обслуговування. Міцний, компактний корпус передавача. Modbus RS485.

Номінальний діаметрний діапазон: DN 8 до 25 (⅜ до 1").

Матеріали, що знаходяться під дією середовища

Вимірювальна трубка: 1.4435 (316L). З'єднання: 1.4404 (316/316L).

Вимірювані величини

Масовий потік, щільність, температура, об'ємний потік, виправлений об'ємний потік, посилена щільність.

Максимальна похибка вимірювання

Масовий потік: ±0.5 % від партії.

Діапазон вимірювання: 0 до 150 кг/хв (0 до 330 фунтів/хв).

Максимальний тиск процесу: 350 бар (5080 psi).

Діапазон температур середовища: -50 до +125 °C (-58 до +257 °F).

Діапазон температур середовища: -40 до +60 °C (-40 до +140 °F).

Матеріал корпусу датчика: 1.4301 (304), стійкий до корозії.

Матеріал корпусу передавача: AlSi10Mg, покритий.

Ступінь захисту: IP66/67, корпус типу 4X.

Дисплей/Операція: Без локальної операції. Конфігурація за допомогою робочих інструментів.

Виходи: Немає.

Входи: Немає.

Цифрова комунікація: Modbus RS485.

Живлення: DC 20 до 30 В.

Дозволи для зони небезпечних зон: ATEX, IECEx, cCSAus, NEPSI, INMETRO.

Метрологічні дозволи та сертифікати: Калібрування, проведене в акредитованих калібрувальних установах (згідно з ISO/IEC 17025).

Дозволи та сертифікати тиску: CRN.

Сертифікати матеріалів: 3.1 матеріал.
