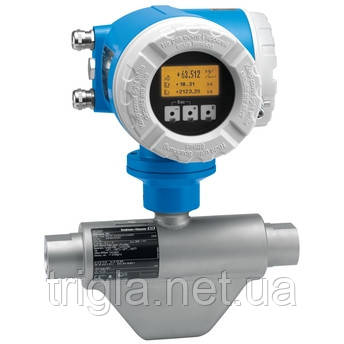

CNGmass DCI Коріолісовий витратомір

Сфера застосування

CNGmass DCI спеціально розроблений для заправки екологічно чистим природним газом (CNG). Об'єм природного газу може бути точно виміряний і відображений безпосередньо на місці. Пристрій керується ззовні за допомогою "Touch Control" і може бути використаний в будь-який час під час технічного обслуговування. Включений інтерфейс MODBUS для оптимального обміну даними.

Принцип вимірювання працює незалежно від фізичних властивостей рідини, таких як в'язкість чи щільність.

Точне вимірювання стиснутого природного газу (CNG) в умовах високого тиску під час заправки.

Властивості пристрою

Потокові режими до 150 кг/хв (330 фунтів/хв).

Тисець процесу до 350 барів (5080 psi).

Доступний пристрій з розривною мембраною.

Міцний, ультракомпактний корпус передавача.

Вихід імпульсів і Modbus RS485.

Передавач для перенесення права власності.

Переваги

Відмінна експлуатаційна безпека – надійний під екстремальними умовами процесу.

Менше точок вимірювання процесу – багатозмінне вимірювання (потік, щільність, температура).

Економія місця при установці – не потрібен відплив/виплив.

Висока гнучкість у системній інтеграції – широкий спектр інтерфейсів зв'язку.

Швидка настройка – попередньо налаштовані пристрої.

Автоматичне відновлення даних для обслуговування.

Характеристики та специфікації

Принцип вимірювання: Коріолісовий

Основні характеристики датчика

Відмінна експлуатаційна безпека – надійний під екстремальними умовами процесу. Менше точок вимірювання процесу – багатозмінне вимірювання (потік, щільність, температура). Економія місця при установці – не потрібен відплив/виплив. Потокові режими до 150 кг/хв (330 фунтів/хв). Тисець процесу до 350 барів (5080 psi).

Особливості передавача

Висока гнучкість у системній інтеграції – широкий спектр інтерфейсів зв'язку. Швидка настройка – попередньо налаштовані пристрої. Автоматичне відновлення даних для обслуговування. Пристрій у компактній або віддаленій версії. Гнучкі виходи і Modbus RS485.

Номінальний діаметрний діапазон: DN 8 до 25 (⅜ до 1").

Матеріали, що знаходяться під дією середовища

Вимірювальна трубка: 1.4435 (316L). З'єднання: 1.4404 (316).

Вимірювані величини

Масовий потік, щільність, температура, об'ємний потік, виправлений об'ємний потік, посилена щільність.

Максимальна похибка вимірювання

Масовий потік: ±0.5 % від партії.

Діапазон вимірювання: 0 до 150 кг/хв (0 до 330 фунтів/хв).

Максимальний тиск процесу: 350 бар (5080 psi).

Діапазон температур середовища: -50 до +150 °C (-58 до +302 °F).

Діапазон температур середовища: Стандарт: -20 до +60 °C (-4 до +140 °F). Опція: -40 до +60 °C (-40 до +140 °F).

Матеріал корпусу датчика: 1.4301 (304), стійкий до корозії.

Матеріал корпусу передавача: Порошково-покритий литий алюміній.

Ступінь захисту: IP67, корпус типу 4X. Віддалений передавач: IP67, корпус типу 4X.

Дисплей/Операція: 4-рядковий підсвічуваний дисплей з сенсорним керуванням (операція ззовні). Конфігурація за допомогою локального дисплея та робочих інструментів.

Виходи: 4 модульні виходи: 0-20 мА (активний)/4-20 мА (активний/пасивний), вихід імпульсів/частоти/вимикача (пасивний), імпульси зі зміненою фазою, реле.

Входи: 1 модульний вхід: статус.

Цифрова комунікація: HART, Modbus RS485.

Живлення: DC 16 до 62 В, AC 85 до 260 В (45 до 65 Гц), AC 20 до 55 В (45 до 65 Гц).

Дозволи для зони небезпечних зон: ATEX, IECEx, NEPSI, JPN.

Інші дозволи та сертифікати: 3.1 матеріал, калібрування, проведене в акредитованих калібрувальних установах (згідно з ISO/IEC 17025), перенесення права власності. CRN.

Метрологічні дозволи та сертифікати: Калібрування, проведене в акредитованих калібрувальних установах (згідно з ISO/IEC 17025), перенесення права власності.

Дозволи та сертифікати тиску: CRN.

Сертифікати матеріалів: 3.1 матеріал
