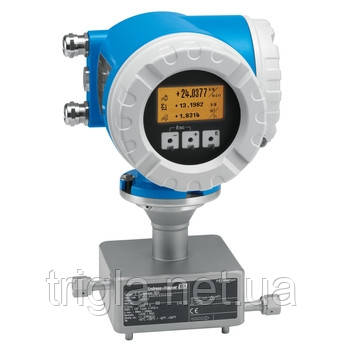

Cubemass DCI Коріолісовий витратомір

Сфера застосування

Cubemass DCI є перевіреним датчиком для вимірювання найменших витрат в шахтах, випробувальних стендах та промисловій робототехніці, наприклад, в застосуваннях, таких як лакування чи обробка поверхонь. Високий тиск чи змінні умови потоку не впливають на його точність. Виробники обладнання оцінюють Cubemass DCI як компактний коріолісовий датчик з різними можливостями комунікації.

Принцип вимірювання працює незалежно від фізичних властивостей рідини, таких як в'язкість чи щільність.

Точне вимірювання найменших кількостей рідин та газів.

Властивості пристрою

Номінальний діаметр: DN 1 до 6 (¹⁄₂₄ до ¹⁄₄").

Тисець процесу до 400 барів (5800 psi).

Температура середовхи до +200 °C (+392 °F).

Пристрій у вигляді компактної або віддаленої версії.

Гнучкі виходи.

Modbus RS485.

Переваги

Точне вимірювання найменших кількостей рідин та газів.

Економія місця при установці – компактний однотрубний дизайн.

Менше точок вимірювання процесу – багатозмінне вимірювання (потік, щільність, температура).

Підходить для шахт – легкий датчик.

Висока гнучкість у системній інтеграції – широкий спектр інтерфейсів зв'язку.

Швидка настройка – попередньо налаштовані пристрої.

Автоматичне відновлення даних для обслуговування.

Характеристики та специфікації

Принцип вимірювання: Коріолісовий

Основні характеристики датчика

Економія місця при установці – компактний однотрубний дизайн. Менше точок вимірювання процесу – багатозмінне вимірювання (потік, щільність, температура). Підходить для шахт – легкий датчик.

Номінальний діаметр: DN 1 до 6 (¹⁄₂₄ до ¹⁄₄"). Тисець процесу до 400 барів (5800 psi). Температура середовхи до +200 °C (+392 °F).

Особливості передавача

Висока гнучкість у системній інтеграції – широкий спектр інтерфейсів зв'язку. Швидка настройка – попередньо налаштовані пристрої. Автоматичне відновлення даних для обслуговування. Пристрій у вигляді компактної або віддаленої версії. Гнучкі виходи. Modbus RS485.

Номінальний діаметрний діапазон: DN 1 до 6 (¹⁄₂₄ до ¹⁄₄").

Матеріали, що знаходяться під дією середовища

Вимірювальна трубка: 1.4539 (904L). З'єднання: 1.4539 (904L); 1.4404 (316/316L).

Вимірювані величини

Масовий потік, щільність, температура, об'ємний потік, виправлений об'ємний потік, посилена щільність, концентрація.

Максимальна похибка вимірювання

Масовий потік (рідина): ±0.1 %. Об'ємний потік (рідина): ±0.1 %. Масовий потік (газ): ±0.5 %. Щільність (рідина): ±0.0005 г/см3.

Діапазон вимірювання: 0 до 1000 кг/год (0 до 37 фунтів/хв).

Максимальний тиск процесу: PN 40, Клас 300, 10K, 400 бар (5800 psi).

Діапазон температур середовища: -50 до +200 °C (-58 до +392 °F).

Діапазон температур середовища: Стандарт: -20 до +60 °C (-4 до +140 °F). Опція: -40 до +60 °C (-40 до +140 °F).

Матеріал корпусу датчика: 1.4301 (304), стійкий до корозії.

Матеріал корпусу передавача: Порошково-покритий литий алюміній.

Ступінь захисту: IP67, корпус типу 4X. Віддалений передавач: IP67, корпус типу 4X.

Дисплей/Операція: 4-рядковий підсвічуваний дисплей з сенсорним керуванням (операція ззовні). Конфігурація за допомогою локального дисплея та робочих інструментів.

Виходи: 4 модульні виходи: 0-20 мА (активний)/4-20 мА (активний/пасивний), вихід імпульсів/частоти/вимикача (пасивний), імпульси зі зміненою фазою, реле.

Входи: 1 модульний вхід: статус.

Цифрова комунікація: HART, Modbus RS485.

Живлення: DC 16 до 62 В, AC 85 до 260 В (45 до 65 Гц), AC 20 до 55 В (45 до 65 Гц).

Дозволи для зони небезпечних зон: ATEX, IECEx, NEC/CEC, NEPSI.

Інші дозволи та сертифікати: 3.1 матеріал, калібрування, проведене в акредитованих калібрувальних установах (згідно з ISO/IEC 17025), NAMUR, SIL. CRN.

Функціональна безпека: Функціональна безпека згідно з IEC 61508, застосовна у безпечних застосуваннях відповідно до IEC 61511.

Метрологічні дозволи та сертифікати: Калібрування, проведене в акредитованих калібрувальних установах (згідно з ISO/IEC 17025), NAMUR.

Сертифікати матеріалів: 3.1 матеріал
