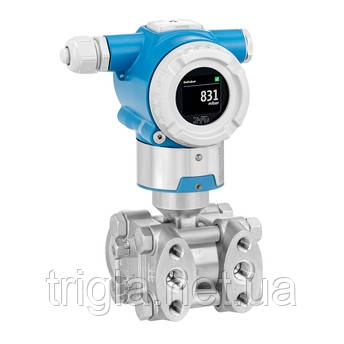

Deltabar PMD50 - датчик перепаду тиску

Сфера застосування

Диференційний тисковий передавач Deltabar PMD50 з металевою мембраною призначений для вимірювання тиску рідин і газів. Він оптимізований для стандартних застосувань і має інтуїтивні функції управління.

Діапазон вимірювання тиску: до 40 бар (600 psi)

Температурі процесу: до 400°C (752°F) з плівковим ущільненням

Точність: до +/-0.055%

Переваги

• Програмний майстер дозволяє швидке та просте пусконалагодження
• Пристрої розроблені відповідно до стандарту IEC 61508
• Гнучка захист від запису через апаратне та/або програмне забезпечення
• Передмонтовані маніфольди (перевірені під тиском та на витік) для швидкого монтажу

Характеристики та специфікації

Принцип вимірювання: Диференційний тиск

Особливості Трансмітер з металевою мембраною для моніторингу диференційного тиску в рідинах або газах. Інтуїтивний і зрозумілий майстер для пусконалагодження.

Живлення Ex d, Ex e, non-Ex: 10.5...35V DC Ex i: 10.5...30V DC

Точність посилки Стандартна: до 0.065 % Платинова: до 0.055 %

Довгострокова стабільність 0.05 % від URL/рік 0.13 % від URL/5 років 0.23 % від URL/10 років

Температура процесу -40°C...+110°C (-40°F...+230°F)

Температура середовища -40°C...+85°C (-40°F...+185°F)

Вимірювальна клітка 100 мбар...40 бар (1.45 psi...580 psi)

Найменший калібрований діапазон 0.3 мбар (0.0043 psi)

Стійкість до вакууму 25 мбар (0.0375 psi)

Максимальне зменшення 20:1

Максимальний обмежувальний тиск 160 бар (2320 psi)

З'єднання процесу NPT1/4-18

Матеріал процесної мембрани 316L, AlloyC, Золото

Матеріал ущільнювального кільця PTFE, FKM, EPDM, FFKM

Наповнювальна рідина Силіконова олія, Інертна олія

Матеріал корпусу Алюміній, 316L

Комунікація 4...20 мА HART

Сертифікати / Дозволи ATEX, FM, IECEx, JPN Ex, INMETRO, NEPSI

Сертифікації безпеки SIL

Дозволи на конструкцію EN10204-3.1, NACE MR0103, NACE MR0175

Особливості Кнопки нуля/розмаху, тестовий затискач, RFID-тег для простої ідентифікації
