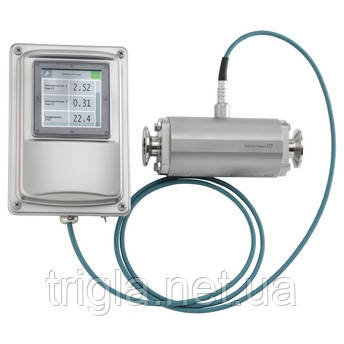

Teqwave H – ультразвуковий концентратор

Сфера застосування

Teqwave H ідеально підходить для реального аналізу рідин в гігієнічних застосуваннях, таких як виробництво спиртних напоїв і безалкогольних напоїв. Кінцеві споживачі та виробники обладнання цінують його високоточний вимірювання концентрації на місці роботи і гігієнічний дизайн. Teqwave зменшує експлуатаційні витрати, моніторуючи одночасно різні параметри вимірювання. Ви можете ідеально підібрати передавач Teqwave під ваші виробничі потреби, гнучко визначаючи і розширюючи діапазон його застосування.

Акустичний хвильовод вимірює точно і надійно, навіть найменші зміни виявляються.

Постійний моніторинг якості напоїв і процесів очищення.

Властивості пристрою

• Номінальний діаметр: DN 25 (1").
• Корпус датчика з нержавіючої сталі (3-A, EHEDG).
• Точний і незалежний від профілю потоку.
• Відповідає вимогам галузі, легка установка через DIN-рейку та комплект для монтажу на трубі.
• 3.5" TFT кольоровий сенсорний дисплей або світлодіодний індикатор.
• 4-20 мА, Modbus TCP.

Переваги

• Висока точність і повторюваність – розрахунок концентрації за допомогою останніх алгоритмів.
• Виконання гігієнічних вимог – легко очищуваний повний діаметр датчика.
• Повна прозорість – постійний моніторинг якості продукту без взірцювання.
• Найвищий рівень безпеки процесу – надійне вимірювання завдяки міцному, беззбіжному датчику.
• Пристосоване використання – інноваційна концепція застосування, яка може змінюватися для різних вимірювальних завдань.
• Спрощене керування процесами – зручна робота та чітке візуалізація статусу.
• Локальне резервне копіювання даних – інтегроване сховище даних для зберігання вимірюваних значень до 7,5 років.

Характеристики та специфікації

Принцип вимірювання: Ультразвуковий концентрат

скрипу продукту: Вбудований пристрій з найкращим гігієнічним дизайном – «plug and play» для харчових і напівфабрикатних процесів. Висока точність і повторюваність – розрахунок концентрації за допомогою останніх алгоритмів. Постійний моніторинг якості напоїв і процесів очищення.

Особливості датчика Виконання гігієнічних вимог – легко очищуваний повний діаметр датчика. Повна прозорість – постійний моніторинг якості продукту без взірцювання. Найвищий рівень безпеки процесу – надійне вимірювання завдяки міцному, беззбіжному датчику. Номінальний діаметр: DN 25 (1"). Точний і незалежний від профілю потоку. Корпус датчика з нержавіючої сталі (3-A, EHEDG).

Особливості передавача Пристосоване використання – інноваційна концепція застосування, яка може змінюватися для різних вимірювальних завдань. Спрощене керування процесами – зручна робота та чітке візуалізація статусу. Локальне резервне копіювання даних – інтегроване сховище даних для зберігання вимірюваних значень до 7,5 років. Відповідає вимогам галузі, легка установка через DIN-рейку. 3.5" TFT кольоровий сенсорний дисплей або світлодіодний індикатор. 4-20 мА, Modbus TCP.

Діапазон номінального діаметру DN 8 (3/8“) до DN 25 (1“)

Вимірювані змінні Концентрація, щільність, швидкість звуку, температура

Максимальна похибка вимірювання Щільність: ±0,01г/см³ Температура: ±0,5К Швидкість звуку: 2 м/с

Діапазон вимірювання Концентрація відповідно до додаткового аркуша даних про концентрацію, максимально 0 до 100 % Швидкість звуку 600 до 2000 м/с Температура відповідно до додаткового аркуша даних про концентрацію, максимально 0 до +100 °C (32 до +212 °F) Щільність 0,7 до 1,5 г/см3

Максимальний тиск процесу макс. 16 бар при 20 °C (232 фунтів на квадратний дюйм при 68 °F)

Діапазон температур середовища 0 до 120 °C (32 до 248 °F)

Діапазон температур навколишнього середовища 0 до 50 °C (32 до 122 °F)

Матеріал корпусу датчика Нержавіюча сталь V4A 1.4571

Ступінь захисту Датчик: IP68 (з підключеним кабелем), IP66 (без конектора для кабеля) Передавач: IP40

Дисплей/Операція Індикація статусу світлодіодом Кольоровий сенсорний TFT дисплей

Виходи 4-20 мА/ Modbus TCP

Входи DC 24 В (18 до 35 В)

Живлення Живлення

Дозволи для небезпечних зон Небезпечна зона відсутня Велика Британія; Небезпечна зона відсутня

Безпека продукту CE, C-tick
