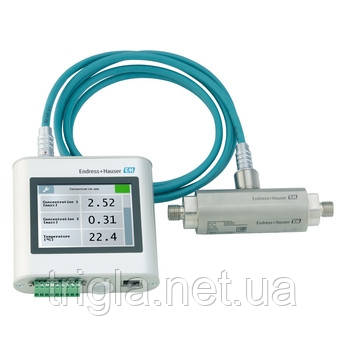

Teqwave F – ультразвуковий концентратор

Сфера застосування

Teqwave F ідеально підходить для реального аналізу рідин у трубах, особливо на установках. Виробники обладнання та кінцеві клієнти цінують інлайновий пристрій за його точне вимірювання концентрації на місці. Teqwave зменшує оперативні витрати шляхом моніторингу різних параметрів вимірювання одночасно. Ви можете ідеально підібрати передавач Teqwave до вашого виробничого процесу: гнучко визначати і розширювати діапазон застосування.

Акустичний хвильовод вимірює точно й надійно, навіть найменші зміни виявляються.

Постійне вимірювання концентрації рідин у трубах.

Властивості пристрою

Номінальний діаметр: DN 8 до 25 (3/8 до 1")

Повний прямий потік без втрат тиску

Відповідність промисловим стандартам, легка установка через DIN-рейку

3,5-дюймовий сенсорний кольоровий TFT-дисплей або світлодіодна індикація

4-20 мА, Modbus TCP

Переваги

• Легкість і ефективність – реальний час аналізу рідин на місці
• Повна прозорість – постійний моніторинг якості продукту без взірцювання
• Найвищий рівень процесуальної безпеки – надійне вимірювання завдяки міцному, бездоглядному сенсору
• Економія коштів – менше точок вимірювання завдяки багатофункціональному вимірюванню
• Підганяється під власне використання – інноваційна концепція застосування, розширювана для змінних вимірювальних завдань
• Спрощене керування процесами – зручна експлуатація та чітка візуалізація статусу
• Локальне резервування даних – вбудоване зберігання вимірюваних значень до 7,5 років

Характеристики та специфікації

Принцип вимірювання: Ультразвуковий концентрації

Фламінт продукту: Розумний, гнучкий інлайновий вимірювальний пристрій – індивідуально для вашого процесу. Легкість і ефективність – реальний час аналізу рідин на місці. Постійне вимірювання концентрації рідин у трубах.

Особливості сенсора:

• Повна прозорість – постійний моніторинг якості продукту без взірцювання.
• Найвищий рівень процесуальної безпеки – надійне вимірювання завдяки міцному, бездоглядному сенсору.
• Економія коштів – менше точок вимірювання завдяки багатофункціональному вимірюванню.
• Номінальний діаметр: DN 8 до 25 (³⁄₈ до 1"). Повний прямий потік без втрат тиску.

Особливості передавача:

• Підганяється під власне використання – інноваційна концепція застосування, розширювана для змінних вимірювальних завдань.
• Спрощене керування процесами – зручна експлуатація та чітка візуалізація статусу.
• Локальне резервування даних – вбудоване зберігання вимірюваних значень до 7,5 років.
• Відповідність промисловим стандартам, легка установка через DIN-рейку.
• 3,5-дюймовий сенсорний кольоровий TFT-дисплей або світлодіодна індикація.
• 4-20 мА, Modbus TCP.

Діапазон номінального діаметру: DN 8 (1/4“) до DN 25 (1“)

Вимірювані величини: Концентрація, щільність, швидкість звуку, температура

Максимальна похибка вимірювання: Щільність: ±0,01 г/см³ Температура: ±0,5 K Швидкість звуку: 2 м/с

Діапазон вимірювання: Концентрація згідно з даними з додатковою таблиці концентрацій, максимально 0 до 100 % Швидкість звуку 600 до 2000 м/с Температура з додаткової таблиці концентрацій, максимально 0 до +100 °C (32 до +212 °F) Щільність 0,7 до 1,5 г/см³

Максимальний тиск процесу: до 16 бар при 20 °C (232 фунтів на квадратний дюйм при 68 °F)

Діапазон середньої температури: 0 до 100 °C (32 до 212 °F)

Діапазон температури оточуючого середовища: 0 до 50 °C (32 до 122 °F)

Матеріал корпусу сенсора: Нержавіюча сталь V4A 1.4571

Ступінь захисту: Сенсор: IP68 (з підключеним кабелем), IP66 (без конектора кабелю) Трансмітер: IP40

Дисплей/Операція: Світлодіодна індикація стану Кольоровий сенсорний TFT-дисплей

Виходи: 4-20 мА/ Modbus TCP

Живлення: DC 24 В (18 до 35 В)

Затвердження для небезпечних зон: Небезпечна зона відсутня Великобританія; Небезпечна зона

Продуктова безпека: CE, маркування C-tick
