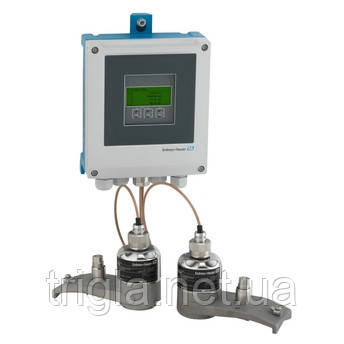

Ультразвуковий накладний витратомір Proline Prosonic Flow W 400

Сфера застосування

Prosonic Flow W 400 є ультразвуковим затискачем, обраним для безпечного, ефективного та бездротового вимірювання провідних і непровідних рідин. Він вимірює потік невторгнено і двонапрямково, незалежно від тиску, щільності та провідності, без перерви процесу.

FlowDC забезпечує монтаж максимальної гнучкості. Вказана точність зберігається при вхідному засмоктуванні всього 2 x DN, навіть у випадку порушених профілів потоку.

Спеціальні кріпильні підкладки роблять цю ультразвукову систему затискача бездротовою протягом всього життєвого циклу продукту.

Переваги

• Гнучкий монтаж – FlowDC зменшує вхідні засмоктування до мінімуму
• Надійна вимірювальна продуктивність – перевірені датчики в поєднанні з бездротовою системою монтажу забезпечують довгострокові стабільні сигнали
• Низькі капітальні вкладення – ефективність зростає з діаметром труби (до DN 4000/160")
• Проста у використанні – веб-сервер надає повний віддалений доступ, а дисплей пристрою забезпечує зручну взаємодію на місці
• Прозорі інсайти процесу – технологія Heartbeat з інтегрованими функціями діагностики, верифікації та моніторингу забезпечує відповідність та безпеку процесу у будь-який час

Характеристики та специфікації

Принцип вимірювання: Ультразвуковий потік

Фламінт продукту: Затискач з веб-сервером та технологією Heartbeat для галузі водопостачання та стічних вод. Короткий вхідний засмоктування завдяки FlowDC. Двонапрямкове вимірювання для водопостачання та стічних вод, а також для процесової води і гідроенергетичних установок.

Особливості датчика:

• Низькі капітальні вкладення – ефективність зростає з діаметром труби (до DN 2000/80").
• Довгостроковий стабільний сигнал – бездротовий постійний монтаж ззовні з кріпильними підкладками.
• Надійне вимірювання на різних матеріалах труб – датчик для труб з волокна скляної реактивної смоли (GRP) та пластику доступний.
• Монтаж без перерви процесу.
• Широкий діаметральний діапазон: DN 15 до 4000 (½ до 160").
• Середня температура до +130 °C (+266 °F).

Особливості передавача:

• Безпечна експлуатація – не потрібно відкривати пристрій завдяки дисплею з сенсорним керуванням, фоновим освітленням.
• Повний віддалений доступ – веб-сервер.
• Інтегрована діагностика, верифікація та моніторинг – технологія Heartbeat.
• Корпус передавача з високоміцного полікарбонату або алюмінію.
• Версія для встановлення на стіну.
• Інтегрований реєстратор даних: моніторинг вимірюваних значень.

Діапазон номінального діаметру: DN 15 до 4000 (1/2 до 160")

Матеріали датчика: Затискачна система:

• Тримач датчика 1.4301 (304), 1.4404 (316L)
• Корпус датчика 1.4301 (304), 1.4404 (316L)
• Стяжки 1.4301 (304), 1.4404 (316L)

Вимірювальні величини: Об'ємний потік, Швидкість потоку, Швидкість звуку

Максимальна похибка вимірювання: Об'ємний потік:

• ±3% в.о. для DN15
• ±2% в.о. для DN25 до 200
• ±2% в.о. для DN200 і вище

Діапазон вимірювання: 0 до 15 м/с (0 до 50 фт/с)

Максимальний тиск процесу: Н/Д

Діапазон середньої температури: –40 до +130 °C (–40 до +266 °F)

Діапазон температури оточуючого середовища: Датчик DN 15 до 65: -40 до 130 °C Датчик DN 50 до 4000: -40 до 130 °C

Матеріал корпусу датчика: Н/Д

Матеріал корпусу передавача: Корпус для монтажу на стіну: полікарбонат; AlSi10Mg, покритий

Ступінь захисту: Передавач: IP66/67, Корпус 4X Датчик: IP66/67, Корпус 4X, IP68, Корпус 6P (опцільйонально)

Дисплей/Операція: 4-рядковий підсвічуваний дисплей з сенсорним керуванням (операція ззовні) Конфігурація через місцевий дисплей, веб-браузер та інструменти для експлуатації

Виходи: 3 виходи:

• 4-20 мА/4-20 мА HART (активний)
• Імпульс/частота/вимикач (пасивний)
• Імпульс/частота/вимикач (пасивний)
• Modbus RS485

Входи: Вхід статусу

Цифрове спілкування: HART

Живлення: Змінний струм 100 до 240 В / змінний струм/постійний струм 24 В

Затвердження: cCSAus

Інші затвердження та сертифікати: CE, маркування C-tick, маркування EAC

Продуктова безпека: Технологія Heartbeat відповідає вимогам щодо відслідковування вимірювання згідно з ISO 9001:2015 – розділ 7.1.5.2 а

Морські затвердження та сертифікати: Морські затвердження та сертифікати
