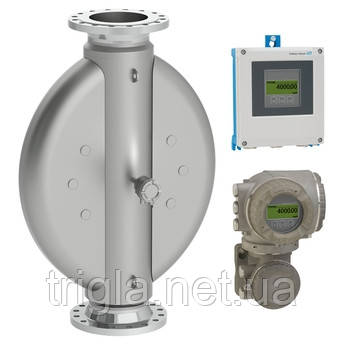

Proline Promass X 500 Коріолісовий витратомір

Область застосування

Патентована чотирьохтрубна система Promass X забезпечує преміальну точність (0,05%) для високих потоків і відмінні результати в умовах морських і наземних застосувань в галузі нафтогазової промисловості. Інноваційний віддалений передавач Promass X 500 забезпечує максимальну гнучкість встановлення та операційну безпеку в умовах високих вимог. Технологія Heartbeat забезпечує надійність вимірювання та відповідність верифікації.

Принцип вимірювання

Принцип Coriolis, що дозволяє працювати незалежно від фізичних властивостей рідини, таких як в'язкість чи щільність.

Характеристики прибудую

• Номінальний діаметр: DN 300 до 400 (12 до 16 дюймів).
• Чотирьохтрубна система з низьким втратами тиску.
• Зовнішнє оформлення з 1.4435 (316L).
• Версія з віддаленим з'єднанням з до 4 входами/виходами.
• Підсвічений дисплей з сенсорним управлінням та доступом до WLAN.

Переваги

• Збільшення прибутку – одна точка встановлення з преміальною точністю для великих обсягів.
• Зменшення кількості точок вимірювання – багатофункціональне вимірювання (потік, щільність, температура).
• Економія місця при встановленні – не потрібен відводу/приплив.
• Повний доступ до інформації про процес та діагностики – численні, вільно комбінуємі вхідні/вихідні сигнали та Ethernet.
• Зменшення складності та різноманітності – вільно налаштовувана функціональність вхідних/вихідних сигналів.
• Інтегрована верифікація – технологія Heartbeat.

Характеристики та специфікації

Принцип вимірювання: Coriolis

скрипу продукту: Найбільша ємність чотирьохтрубного вимірювача потоку, у віддаленій версії з до 4 входами/виходами. Для найвищих потоків і відмінної продуктивності в морських та наземних застосуваннях в галузі нафтогазової промисловості.

Особливості датчика: Збільшення прибутку – одна точка встановлення з преміальною точністю для великих обсягів. Зменшення кількості точок вимірювання – багатофункціональне вимірювання (потік, щільність, температура). Економія місця при встановленні – не потрібен відводу/приплив. Номінальний діаметр: DN 300 до 400 (12 до 16 дюймів). Чотирьохтрубна система з низьким втратами тиску. Зовнішнє оформлення з 1.4435 (316L).

Особливості передавача: Повний доступ до інформації про процес та діагностики – численні, вільно комбінуємі вхідні/вихідні сигнали та полеві шини. Зменшення складності та різноманітності – вільно налаштовувана функціональність вхідних/вихідних сигналів. Інтегрована верифікація – технологія Heartbeat. Віддалена версія з до 4 входами/виходами. Підсвічений дисплей з сенсорним управлінням та доступом до WLAN. Стандартний кабель між датчиком та передавачем.

Діапазон номінальних діаметрів: DN 300 до 400 (12 до 16 дюймів)

Матеріали, які знаходяться під дією: Вимірювальна труба: 1.4404 (316/316L) Приєднання: 1.4404 (316/316L)

Вимірювані змінні: Масовий потік, щільність, температура, об'ємний потік, виправлений об'ємний потік (таблиці API), посилання щільності, концентрація

Максимальна помилка вимірювання: Масовий потік (рідина): ±0,10% (стандарт), 0,05% (опція) Об'ємний потік (рідина): ±0,10% Масовий потік (газ): ±0,35% Щільність (рідина): ±0,0005 г/см³

Діапазон вимірювання: 0 до 4100 т/год (0 до 4520 тон/год)

Максимальний робочий тиск: PN 100, Class 600

Діапазон температур середовища: –50 до +180 °C (–58 до +356 °F)

Діапазон температур оточуючого середовища: Стандарт: –40 до +60 °C (–40 до +140 °F) Опція: –60 до +60 °C (–76 до +140 °F)

Матеріал корпусу датчика: 1.4404 (316L), висока стійкість до корозії Корпус з'єднання датчика (стандарт): 1.440

Матеріал корпусу передавача: AlSi10Mg, покритий; 1.4409 (CF3M), аналогічно до 316L; Полікарбонат

Ступінь захисту: Версія з віддаленим сенсором (стандарт): IP66/67, типовий корпус 4X Версія з віддаленим сенсором (опція): IP69. Версія з віддаленим передавачем: IP66/67, типовий корпус 4X

Дисплей/Операція: 4-рядковий підсвічений дисплей з сенсорним управлінням (операція зовнішнім способом) Конфігурація через місцевий дисплей та інструменти управління можлива

Виходи: 4 виходи: 4-20 мА HART (активний/пасивний) 4-20 мА WirelessHART 4-20 мА (активний/пасивний) Вихід пульсу/частоти/перемикач (активний/пасивний) Подвійний вихід пульсу (активний/пасивний) Реле вихід

Входи: Вхід стану 4-20 мА вхід

Цифрове зв'язок: HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET по Ethernet-APL, Ethernet/IP, OPC-UA

Живлення: DC 24 В AC 100 до 230 В AC 100 до 230 В / DC 24 В (небезпечна зона)

Одобрення для небезпечних зон: ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

Безпека продукту: CE, C-tick, EAC маркування

Функціональна безпека: Функціональна безпека відповідно до IEC 61508, застосовна в безпечних застосуваннях відповідно до IEC 61511

Метрологічні одобрення та сертифікати: Калібрування виконано на акредитованих калібрувальних установах (згідно з ISO/IEC 17025) Технологія Heartbeat відповідає вимогам відстеження вимірювання згідно з ISO 9001:2015 – розділ 7.1.5.2 a (підтвердження TÜV SÜD) MI-005 Рідини, крім води (вуглеводні), LPG, криогенічні рідини MI-002, PTB

Морські одобрення та сертифікати: Одобрення LR, DNV, ABS, BV, CCS

Тискові одобрення та сертифікати: PED, CRN

Сертифікати матеріалів: 3.1 матеріал NACE MR0175/MR0103, PMI; випробування зварювання відповідно до EN ISO, ASME, NORSOK
