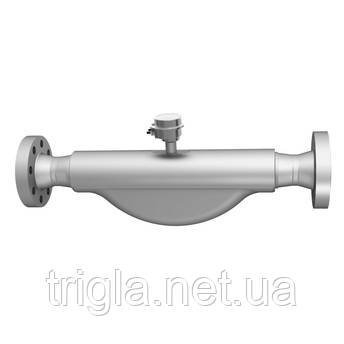

Proline Promass O 100 Коріолісовий витратомір

Область застосування

Promass O призначений для забезпечення преміальної точності вимірювань рідин і газів при найвищих процесових тисках у нафтовій і газовій промисловості. Сенсор повністю придатний для умов офшору і стійкий до корозійного розтріскування під напругою. Promass O 100 забезпечує повну продуктивність на найменшій площі завдяки своєму ультракомпактному передавачу, що дозволяє безперебійну інтеграцію в систему. Технологія Heartbeat забезпечує безпеку процесів у будь-який час.

Принцип вимірювання працює незалежно від фізичних властивостей рідини, таких як в'язкість або щільність.

Для преміальної точності при найвищих процесових тисках, повністю придатний для умов офшору.

Властивості пристрою

• Вимірювальна трубка з 25Cr Duplex, 1.4410 (UNS S32750)
• Процесний тиск до PN 250 (Class 1500)
• Номінальний діаметр: DN 80 до 150 (3 до 6")
• Міцний, ультракомпактний корпус передавача
• Високий ступінь захисту: IP69K
• Доступний локальний дисплей

Переваги

• Максимальна безпека – найвищий опір до корозійного розтріскування під напругою
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура)
• Економія простору при встановленні – не потрібні вхідні/вихідні труби
• Компактний передавач – повна функціональність на найменшій площі
• Зручне місцеве керування без додаткового програмного забезпечення та апаратних засобів – вбудований веб-сервер
• Інтегрована верифікація – технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання

• Коріоліс

Основні характеристики продукту

• Міцний високотисковий витратомір з ультракомпактним передавачем.
• Для преміальної точності при найвищих процесових тисках, повністю придатний для умов офшору.

Властивості датчика

• Максимальна безпека – найвищий опір до корозійного розтріскування під напругою.
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура).
• Економія простору при встановленні – не потрібні вхідні/вихідні труби.
• Вимірювальна трубка з 25Cr Duplex, 1.4410 (UNS S32750).
• Процесний тиск до PN 250 (Class 1500).
• Номінальний діаметр: DN 80 до 150 (3 до 6").

Властивості передавача

• Компактний передавач – повна функціональність на найменшій площі.
• Зручне місцеве керування без додаткового програмного забезпечення та апаратних засобів – вбудований веб-сервер.
• Інтегрована верифікація – технологія Heartbeat.
• Міцний, ультракомпактний корпус передавача.
• Високий ступінь захисту: IP69.
• Доступний локальний дисплей.

Номінальний діапазон діаметрів

• DN 80 до 150 (3 до 6")

Матеріали, що контактують із середовищем

• Вимірювальна трубка: 25Cr Duplex (Super Duplex), 1.4410 (UNS S32750)
• З'єднання: 25Cr Duplex (Super Duplex), 1.4410 (F53)

Вимірювані змінні

• Масова витрата, щільність, температура, об'ємна витрата, коригована об'ємна витрата (API таблиці), референтна щільність, концентрація

Максимальна похибка вимірювання

• Масова витрата (рідина): ±0.1 % (стандарт), 0.05 % (опція)
• Об'ємна витрата (рідина): ±0.1 %
• Олива вітрата (газ): ±0.35 %
• Щільність (рідина): ±0.0005 г/см³

Діапазон вимірювання

• 0 до 800 000 кг/год (0 до 29 400 фунтів/хв)

Максимальний робочий тиск

• PN 250, Class 1500

Діапазон температури середовища

• –40 до +205 °C (–40 до +401 °F)

Діапазон температури навколишнього середовища

• Стандарт: –40 до +60 °C (–40 до +140 °F)
• Опція: –50 до +60 °C (–58 до +140 °F)

Матеріал корпусу датчика

• 1.4404 (316L), найвищий опір до корозії

Матеріал корпусу передавача

• Компактний: AlSi10Mg, покритий
• Компактний/ультракомпактний: 1.4404 (316L)

Ступінь захисту

• Стандарт: IP66/67, тип 4X корпус
• Опція: IP69

Дисплей/Управління

• 4-рядковий підсвічуваний дисплей доступний (без місцевого управління)
• Конфігурація можлива через веб-браузер та інструменти управління

Виходи

• 4-20 mA HART (активний)
• Імпульсний/частотний/перемикаючий вихід (пасивний)

Входи

• Відсутні

Цифровий зв'язок

• HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

Живлення

• DC 20 до 30 V

Схвалення для небезпечних зон

• ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

Безпека продукту

• CE, C-Tick, маркування EAC

Метрологічні схвалення та сертифікати

• Калібрування виконано на акредитованих калібрувальних об'єктах (відповідно до ISO/IEC 17025),
• Технологія Heartbeat відповідає вимогам трасування вимірювань відповідно до ISO 9001:2015 – Розділ 7.1.5.2 a (атестація TÜV SÜD)

Морські схвалення та сертифікати

• Схвалення LR, схвалення DNV, схвалення ABS, схвалення BV, схвалення CCS

Схвалення та сертифікати на тиск

• PED, CRN, AD 2000

Сертифікати матеріалів

• 3.1 матеріал
• NACE MR0175/MR0103, PMI; випробування зварювання відповідно до EN ISO, ASME, NORSOK
