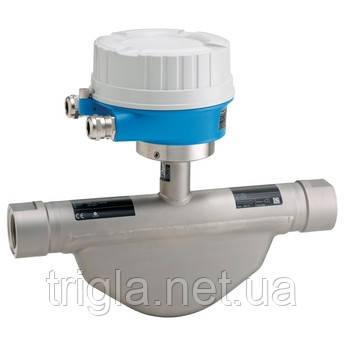

Proline Promass G 100 Коріолісовий витратомір

Область застосування

Promass G забезпечує безпечне та точне вимірювання рідин і газів у високотискових застосуваннях до 350 бар (5080 psi). Руйнувальні диски та різьбові процесові з'єднання забезпечують легку та безпечну інтеграцію. У поєднанні з найменшим корпусом передавача, що доступний сьогодні, Promass G 100 забезпечує повну продуктивність на найменшій площі. Призначений для застосувань, де простір є критичним, Promass G 100 буде переважним вибором для системних інтеграторів, виробників скелетів та виробників обладнання.

Принцип вимірювання працює незалежно від фізичних властивостей рідини, таких як в'язкість або щільність.

Точне вимірювання рідин і газів у високотискових застосуваннях.

Властивості пристрою

• Внутрішні різьби як процесове з'єднання
• Процесний тиск до 350 бар (5080 psi)
• Доступний руйнівний диск
• Міцний, ультракомпактний корпус передавача
• Попередньо налаштований роз'єм
• Доступний локальний дисплей

Переваги

• Легка та безпечна інтеграція в процес – різьбові з'єднання
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура)
• Економія простору при встановленні – не потрібні вхідні/вихідні труби
• Компактний передавач – повна функціональність на найменшій площі
• Зручне місцеве керування без додаткового програмного забезпечення та апаратних засобів – вбудований веб-сервер
• Інтегрована верифікація – технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання

• Коріоліс

Основні характеристики продукту

• Найкомпактніший високотисковий сенсор з ультракомпактним передавачем.
• Точне вимірювання рідин і газів у високотискових застосуваннях.

Властивості датчика

• Легка та безпечна інтеграція в процес – різьбові з'єднання.
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура).
• Економія простору при встановленні – не потрібні вхідні/вихідні труби.
• Внутрішні різьби як процесове з'єднання.
• Процесний тиск до 350 бар (5080 psi).
• Доступний руйнівний диск.

Властивості передавача

• Компактний передавач – повна функціональність на найменшій площі.
• Зручне місцеве керування без додаткового програмного забезпечення та апаратних засобів – вбудований веб-сервер.
• Інтегрована верифікація – технологія Heartbeat.
• Міцний, ультракомпактний корпус передавача.
• Попередньо налаштований роз'єм.
• Доступний локальний дисплей.

Номінальний діапазон діаметрів

• DN 8 до 25 (⅜ до 1")

Матеріали, що контактують із середовищем

• Вимірювальна трубка: 1.4435 (316L)
• З'єднання: 1.4404 (316/316L)

Вимірювані змінні

• Масова витрата, щільність, температура, об'ємна витрата, коригована об'ємна витрата, референтна щільність

Максимальна похибка вимірювання

• Масова витрата (рідина): ±0.15 %
• Об'ємна витрата (рідина): ±0.15 %
• Олива вітрата (газ): ±0.75 %
• Щільність (рідина): ±0.0005 г/см³

Діапазон вимірювання

• 0 до 18 000 кг/год (0 до 662 фунтів/хв)

Максимальний робочий тиск

• 350 бар (5080 psi)

Діапазон температури середовища

• –50 до +150 °C (–58 до +302 °F)

Діапазон температури навколишнього середовища

• –40 до +60 °C (–40 до +140 °F)
• Опція: –50 до +60 °C (–58 до +140 °F)

Матеріал корпусу датчика

• 1.4301 (304), корозійностійкий

Матеріал корпусу передавача

• Компактний: AlSi10Mg, покритий
• Компактний/ультракомпактний: 1.4301 (304)

Ступінь захисту

• Дистанційна версія датчика (стандарт): IP66/67, тип 4X корпус
• Дистанційна версія передавача: IP66/67, тип 4X корпус

Дисплей/Управління

• 4-рядковий підсвічуваний дисплей доступний (без місцевого управління)
• Конфігурація можлива через веб-браузер та інструменти управління

Виходи

• 4-20 mA HART (активний)
• Імпульсний/частотний/перемикаючий вихід (пасивний)

Входи

• Відсутні

Цифровий зв'язок

• HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

Живлення

• DC 20 до 30 V

Схвалення для небезпечних зон

• ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

Безпека продукту

• CE, C-Tick, маркування EAC

Метрологічні схвалення та сертифікати

• Калібрування виконано на акредитованих калібрувальних об'єктах (відповідно до ISO/IEC 17025)
• Технологія Heartbeat відповідає вимогам трасування вимірювань відповідно до ISO 9001:2015 – Розділ 7.1.5.2 a (атестація TÜV SÜD)

Сертифікати матеріалів

• 3.1 матеріал
