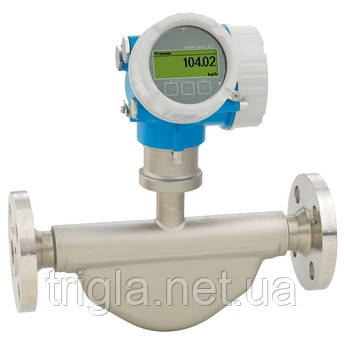

Proline Promass E 200 Коріолісовий витратомір

Область застосування

Надійний Promass E зарекомендував себе як надійне рішення для точного вимірювання рідин і газів у широкому спектрі стандартних застосувань у хімічній промисловості. Завдяки істинній технології з живленням від петлі, Proline E 200 забезпечує економічно ефективну та безперебійну інтеграцію в існуючі інфраструктури. Витратомір пропонує найвищий рівень експлуатаційної безпеки в небезпечних зонах завдяки своєму внутрішньо безпечному дизайну (Ex ia). Технологія Heartbeat забезпечує безпеку процесів у будь-який час.

Принцип вимірювання працює незалежно від фізичних властивостей рідини, таких як в'язкість або щільність.

Точне вимірювання рідин і газів для широкого спектру стандартних застосувань.

Властивості пристрою

• Компактний датчик з двома трубками
• Температура середовхи до +150 °C (+302 °F)
• Процесний тиск: до 100 бар (1450 psi)
• Технологія з живленням від петлі
• Міцний корпус з двома відсіками
• Безпека установок: глобальні схвалення (SIL, небезпечні зони)

Переваги

• Економічно ефективний – багатофункціональний пристрій; альтернатива звичайним об'ємним витратомірам
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура)
• Економія простору при встановленні – не потрібні вхідні/вихідні труби
• Зручне підключення пристрою – окремий відсік для підключення
• Безпечна експлуатація – немає необхідності відкривати пристрій завдяки дисплею з сенсорним керуванням та підсвічуванням
• Інтегрована верифікація – технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання

• Коріоліс

Основні характеристики продукту

• Істинний витратомір з живленням від петлі для мінімізації витрат на володіння.
• Точне вимірювання рідин і газів для широкого спектру стандартних застосувань.

Властивості датчика

• Економічно ефективний – багатофункціональний пристрій; альтернатива звичайним об'ємним витратомірам.
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура).
• Економія простору при встановленні – не потрібні вхідні/вихідні труби.
• Компактний датчик з двома трубками.
• Температура середовхи до +150 °C (+302 °F).
• Процесний тиск до 100 бар (1450 psi).

Властивості передавача

• Зручне підключення пристрою – окремий відсік для підключення.
• Безпечна експлуатація – немає необхідності відкривати пристрій завдяки дисплею з сенсорним керуванням та підсвічуванням.
• Інтегрована верифікація – технологія Heartbeat.
• Технологія з живленням від петлі.
• Міцний корпус з двома відсіками.
• Безпека установок: глобальні схвалення (SIL, небезпечні зони).

Номінальний діапазон діаметрів

• DN 8 до 50 (⅜ до 2")

Матеріали, що контактують із середовищем

• Вимірювальна трубка: 1.4539 (904L)
• З'єднання: 1.4404 (316/316L)

Вимірювані змінні

• Масова витрата, щільність, температура, об'ємна витрата, коригована об'ємна витрата, референтна щільність

Максимальна похибка вимірювання

• Масова витрата (рідина): ±0.25 % (стандарт)
• Об'ємна витрата (рідина): ±0.25 %
• Олива вітрата (газ): ±0.50 %
• Щільність (рідина): ±0.0005 г/см³

Діапазон вимірювання

• 0 до 70 000 кг/год (0 до 2570 фунтів/хв)

Максимальний робочий тиск

• PN 100, Class 600, 63K

Діапазон температури середовища

• –40 до +150 °C (–40 до +302 °F)

Діапазон температури навколишнього середовища

• –40 до +60 °C (–40 до +140 °F)

Матеріал корпусу датчика

• 1.4301 (304), корозійностійкий

Матеріал корпусу передавача

• AlSi10Mg, покритий

Ступінь захисту

• IP66/67, тип 4X корпус

Дисплей/Управління

• 4-рядковий підсвічуваний дисплей з сенсорним керуванням
• Конфігурація можлива через локальний дисплей та інструменти управління
• Доступний дистанційний дисплей

Виходи

• 4-20 mA HART (пасивний)
• 4-20 mA (пасивний)
• Імпульсний/частотний/перемикаючий вихід (пасивний)

Входи

• Відсутні

Цифровий зв'язок

• HART, PROFIBUS PA, FOUNDATION Fieldbus

Живлення

• DC 18 до 35 V (4-20 mA HART з/без імпульсу/частоти/перемикача)
• DC 18 до 30 V (20 mA HART, 4-20 mA)
• DC 9 до 32 V (PROFIBUS PA)

Схвалення для небезпечних зон

• ATEX, IECEx, cCSAus, JPN, UK Ex

Безпека продукту

• CE, C-Tick

Функціональна безпека

• Функціональна безпека відповідно до IEC 61508, застосовна в безпекових застосуваннях відповідно до IEC 61511

Метрологічні схвалення та сертифікати

• Калібрування виконано на акредитованих калібрувальних об'єктах (відповідно до ISO/IEC 17025)

Схвалення та сертифікати на тиск

• PED, CRN

Сертифікати матеріалів

• 3.1 матеріал

Гігієнічні схвалення та сертифікати

• 3-A, EHEDG, cGMP
