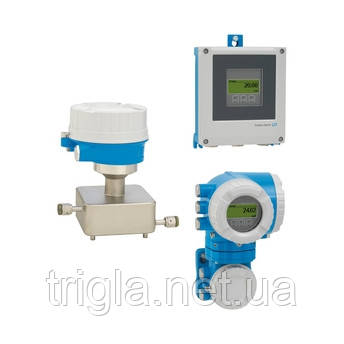

Proline Cubemass C 500 Коріолісовий витратомір

Область застосування

Cubemass C є ідеальним сенсором для вимірювання найменших швидкостей потоку в скелетах, випробувальних установках та промисловій робототехніці. Високий тиск або змінні умови потоку не впливають на його точність. Завдяки інноваційному дистанційному передавачу Cubemass C 500 забезпечується максимальна гнучкість установки і безпека роботи в складних умовах. Технологія Heartbeat забезпечує надійність вимірювань та відповідну верифікацію.

Принцип вимірювання працює незалежно від фізичних властивостей рідини, таких як в'язкість або щільність.

Точне вимірювання найменших кількостей рідин і газів.

Властивості пристрою

• Номінальний діаметр: DN 1 до 6 (¹⁄₂₄ до ¹⁄₄")
• Процесний тиск до 400 бар (5800 psi)
• Температура середовства до +205 °C (+401 °F)
• Дистанційна версія з до 4 входами/виходами
• Підсвічуваний дисплей з сенсорним керуванням та доступом до WLAN
• Стандартний кабель між датчиком та передавачем

Переваги

• Економія простору при встановленні – компактний дизайн з одним трубопроводом
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура)
• Підходить для скелетів – легкий сенсор
• Повний доступ до інформації про процес та діагностику – численні, вільно комбіновані входи/виходи та Ethernet
• Зменшена складність та різноманітність – вільно налаштовувана функціональність входів/виходів
• Інтегрована верифікація – технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання

• Коріоліс

Основні характеристики продукту

• Компактний сенсор для найменших кількостей з дистанційною версією передавача з до 4 входами/виходами.
• Точне вимірювання найменших кількостей рідин і газів.

Властивості датчика

• Економія простору при встановленні – компактний дизайн з одним трубопроводом.
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура).
• Підходить для скелетів – легкий сенсор.
• Номінальний діаметр: DN 1 до 6 (¹⁄₂₄ до ¹⁄₄").
• Процесний тиск до 400 бар (5800 psi).
• Температура середовхи до +205 °C (+401 °F).

Властивості передавача

• Повний доступ до інформації про процес та діагностику – численні, вільно комбіновані входи/виходи та польові шини.
• Зменшена складність та різноманітність – вільно налаштовувана функціональність входів/виходів.
• Інтегрована верифікація – технологія Heartbeat.
• Дистанційна версія з до 4 входами/виходами.
• Підсвічуваний дисплей з сенсорним керуванням та доступом до WLAN.
• Стандартний кабель між датчиком та передавачем.

Номінальний діапазон діаметрів

• DN 1 до 6 (¹⁄₂₄ до ¹⁄₄")

Матеріали, що контактують із середовищем

• Вимірювальна трубка: 1.4539 (904L)
• З'єднання: 1.4539 (904L); 1.4404 (316/316L)

Вимірювані змінні

• Масова витрата, щільність, температура, об'ємна витрата, коригована об'ємна витрата, референтна щільність, концентрація

Максимальна похибка вимірювання

• Масова витрата (рідина): ±0.10 %
• Об'ємна витрата (рідина): ±0.10 %
• Олива вітрата (газ): ±0.50 %
• Щільність (рідина): ±0.0005 г/см³

Діапазон вимірювання

• 0 до 1000 кг/год (0 до 37 фунтів/хв)

Максимальний робочий тиск

• PN 40, Class 300, 10K, 400 бар (5800 psi)

Діапазон температури середовища

• –50 до +205 °C (–58 до +401 °F)

Діапазон температури навколишнього середовища

• Стандарт: –40 до +60 °C (–40 до +140 °F)
• Опція: –50 до +60 °C (–58 до +140 °F)

Матеріал корпусу датчика

• 1.4301 (304), корозійностійкий

Матеріал корпусу передавача

• AlSi10Mg, покритий; 1.4409 (CF3M) подібний до 316L; Полікарбонат

Ступінь захисту

• Дистанційна версія датчика (стандарт): IP66/67, тип 4X корпус
• Дистанційна версія передавача: IP66/67, тип 4X корпус

Дисплей/Управління

• 4-рядковий підсвічуваний дисплей з сенсорним керуванням (управління ззовні)
• Конфігурація можлива через локальний дисплей та інструменти управління

Виходи

• 4 виходи:
  • 4-20 mA HART (активний/пасивний)
  • 4-20 mA WirelessHART
  • 4-20 mA (активний/пасивний)
  • Імпульсний/частотний/перемикаючий вихід (активний/пасивний)
  • Подвійний імпульсний вихід (активний/пасивний)
  • Релейний вихід

Входи

• Статусний вхід
• 4-20 mA вхід

Цифровий зв'язок

• HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET через Ethernet-APL, Ethernet/IP, OPC-UA

Живлення

• DC 24 V
• AC 100 до 230 V
• AC 100 до 230 V / DC 24 V (небезпечні зони)

Схвалення для небезпечних зон

• ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

Безпека продукту

• CE, C-tick, маркування EAC

Функціональна безпека

• Функціональна безпека відповідно до IEC 61508, застосовна в безпекових застосуваннях відповідно до IEC 61511

Метрологічні схвалення та сертифікати

• Калібрування виконано на акредитованих калібрувальних об'єктах (відповідно до ISO/IEC 17025)
• Технологія Heartbeat відповідає вимогам трасування вимірювань відповідно до ISO 9001:2015 – Розділ 7.1.5.2 a (атестація TÜV SÜD)

Схвалення та сертифікати на тиск

• CRN

Сертифікати матеріалів

• 3.1 матеріал
