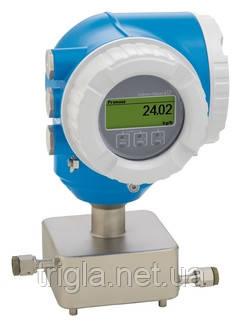

Proline Cubemass C 300 Коріолісовий витратомір

Область застосування

Cubemass C є ідеальним сенсором для вимірювання найменших швидкостей потоку в скелетах, випробувальних установках та промисловій робототехніці. Високий тиск або змінні умови потоку не впливають на його точність. Завдяки компактному передавачу Cubemass C 300 забезпечується висока гнучкість в експлуатації та інтеграції системи: доступ з одного боку, дистанційний дисплей, покращені можливості підключення. Технологія Heartbeat забезпечує надійність вимірювань та відповідну верифікацію.

Принцип вимірювання працює незалежно від фізичних властивостей рідини, таких як в'язкість або щільність.

Точне вимірювання найменших кількостей рідин і газів.

Властивості пристрою

• Номінальний діаметр: DN 1 до 6 (¹⁄₂₄ до ¹⁄₄")
• Процесний тиск до 400 бар (5800 psi)
• Температура середовхи до +205 °C (+401 °F)
• Компактний корпус з двома відсіками та до 3 входами/виходами
• Підсвічуваний дисплей з сенсорним керуванням та доступом до WLAN
• Доступний дистанційний дисплей

Переваги

• Економія простору при встановленні – компактний дизайн з одним трубопроводом
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура)
• Підходить для скелетів – легкий сенсор
• Повний доступ до інформації про процес та діагностику – численні, вільно комбіновані входи/виходи та Ethernet
• Зменшена складність та різноманітність – вільно налаштовувана функціональність входів/виходів
• Інтегрована верифікація – технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання

• Коріоліс

Основні характеристики продукту

• Компактний сенсор для найменших кількостей з компактним, легкодоступним передавачем.
• Точне вимірювання найменших кількостей рідин і газів.

Властивості датчика

• Економія простору при встановленні – компактний дизайн з одним трубопроводом.
• Менше точок вимірювання процесу – багатоваріантне вимірювання (потік, щільність, температура).
• Підходить для скелетів – легкий сенсор.
• Номінальний діаметр: DN 1 до 6 (¹⁄₂₄ до ¹⁄₄").
• Процесний тиск до 400 бар (5800 psi).
• Температура середовхи до +205 °C (+401 °F).

Властивості передавача

• Повний доступ до інформації про процес та діагностику – численні, вільно комбіновані входи/виходи та польові шини.
• Зменшена складність та різноманітність – вільно налаштовувана функціональність входів/виходів.
• Інтегрована верифікація – технологія Heartbeat.
• Компактний корпус з двома відсіками та до 3 входами/виходами.
• Підсвічуваний дисплей з сенсорним керуванням та доступом до WLAN.
• Доступний дистанційний дисплей.

Номінальний діапазон діаметрів

• DN 1 до 6 (¹⁄₂₄ до ¹⁄₄")

Матеріали, що контактують із середовищем

• Вимірювальна трубка: 1.4539 (904L)
• З'єднання: 1.4539 (904L); 1.4404 (316/316L)

Вимірювані змінні

• Масова витрата, щільність, температура, об'ємна витрата, коригована об'ємна витрата, референтна щільність, концентрація

Максимальна похибка вимірювання

• Масова витрата (рідина): ±0.10 %
• Об'ємна витрата (рідина): ±0.10 %
• Олива вітрата (газ): ±0.50 %
• Щільність (рідина): ±0.0005 г/см³

Діапазон вимірювання

• 0 до 1000 кг/год (0 до 37 фунтів/хв)

Максимальний робочий тиск

• PN 40, Class 300, 10K, 400 бар (5800 psi)

Діапазон температури середовища

• –50 до +205 °C (–58 до +401 °F)

Діапазон температури навколишнього середовища

• Стандарт: –40 до +60 °C (–40 до +140 °F)
• Опція: –50 до +60 °C (–58 до +140 °F)

Матеріал корпусу датчика

• 1.4301 (304), корозійностійкий

Матеріал корпусу передавача

• AlSi10Mg, покритий; 1.4409 (CF3M) подібний до 316L

Ступінь захисту

• IP66/67, тип 4X корпус

Дисплей/Управління

• 4-рядковий підсвічуваний дисплей з сенсорним керуванням (управління ззовні)
• Конфігурація можлива через локальний дисплей та інструменти управління
• Доступний дистанційний дисплей

Виходи

• 3 виходи:
  • 4-20 mA HART (активний/пасивний)
  • 4-20 mA WirelessHART
  • 4-20 mA (активний/пасивний)
  • Імпульсний/частотний/перемикаючий вихід (активний/пасивний)
  • Подвійний імпульсний вихід (активний/пасивний)
  • Релейний вихід

Входи

• Статусний вхід
• 4-20 mA вхід

Цифровий зв'язок

• HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET через Ethernet-APL, Ethernet/IP, OPC-UA

Живлення

• DC 24 V
• AC 100 до 230 V
• AC 100 до 230 V / DC 24 V (небезпечні зони)

Схвалення для небезпечних зон

• ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex, KC

Безпека продукту

• CE, C-tick, маркування EAC

Функціональна безпека

• Функціональна безпека відповідно до IEC 61508, застосовна в безпекових застосуваннях відповідно до IEC 61511

Метрологічні схвалення та сертифікати

• Калібрування виконано на акредитованих калібрувальних об'єктах (відповідно до ISO/IEC 17025)
• Технологія Heartbeat відповідає вимогам трасування вимірювань відповідно до ISO 9001:2015 – Розділ 7.1.5.2 a (атестація TÜV SÜD)

Схвалення та сертифікати на тиск

• CRN

Сертифікати матеріалів

• 3.1 матеріал
