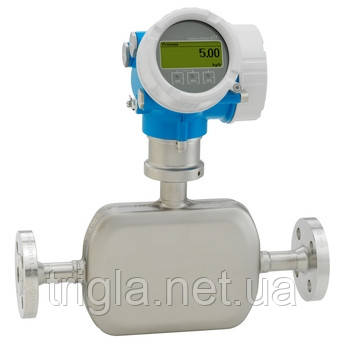

Proline Promass A 200 Коріолісовий витратомір

Область застосування

Компактний Promass A ідеально підходить для безперервного контролю процесу в вимогливих застосуваннях. Його унікальна система з одним самодренувальним трубопроводом дозволяє точно вимірювати рідини та гази при найнижчих швидкостях потоку та високому тиску. Завдяки економічній технології з істинною петлевою потужністю і внутрішньо безпечному дизайну (Ex ia), Promass A 200 забезпечує найвищу експлуатаційну безпеку в небезпечних зонах. Технологія Heartbeat забезпечує безпечні процеси.

Принцип вимірювання працює незалежно від фізичних властивостей рідини, таких як в'язкість або щільність.

Підходить для застосувань з найменшими об'ємами потоку в хімічній промисловості.

Властивості пристрою

• Номінальний діаметр: DN 1 до 4 (1/24 до 1/8")
• Процесний тиск до 430,9 бар (6250 psi)
• Температура середовхи до +205 °C (+401 °F)
• Технологія з живленням від петлі
• Міцний корпус з двома відсіками
• Безпека установок: глобальні схвалення (SIL, небезпечні зони)

Переваги

• Компактний, легкий датчик забезпечує економію місця при установці
• Висока якість продукції – конструкція самодренувальної вимірювальної трубки у всіх розмірах ліній
• Оптимальна безпека процесу – стійкість до корозійних умов навколишнього середовища та внутрішнього засмічення
• Зручне підключення пристрою – окремий відсік для підключення
• Безпечна експлуатація – немає необхідності відкривати пристрій завдяки дисплею з сенсорним керуванням та підсвічуванням
• Інтегрована верифікація – технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання

• Коріоліс

Основні характеристики продукту

• Істинний витратомір з живленням від петлі для точного вимірювання найнижчих швидкостей потоку.
• Підходить для застосувань з найменшими об'ємами потоку в хімічній промисловості.

Властивості датчика

• Компактний, легкий датчик забезпечує економію місця при установці.
• Висока якість продукції – конструкція самодренувальної вимірювальної трубки у всіх розмірах ліній.
• Оптимальна безпека процесу – стійкість до корозійних умов навколишнього середовища та внутрішнього засмічення.
• Номінальний діаметр: DN 1 до 4 (¹⁄₂₄ до ¹⁄₈").
• Процесний тиск до 430,9 бар (6250 psi).
• Температура середовхи до +205 °C (+401 °F).

Властивості передавача

• Зручне підключення пристрою – окремий відсік для підключення.
• Безпечна експлуатація – немає необхідності відкривати пристрій завдяки дисплею з сенсорним керуванням та підсвічуванням.
• Інтегрована верифікація – технологія Heartbeat.
• Технологія з живленням від петлі.
• Міцний корпус з двома відсіками.
• Безпека установок: глобальні схвалення (SIL, небезпечні зони).

Номінальний діапазон діаметрів

• DN 1 до 4 (¹⁄₂₄ до ¹⁄₈")

Матеріали, що контактують із середовищем

• Вимірювальна трубка: нержавіюча сталь, 1.4435 (316/316L); Alloy C22
• Матеріал корпусу датчика: нержавіюча сталь, 1.4404 (316L)

Вимірювані змінні

• Масова витрата, щільність, температура, об'ємна витрата, коригована об'ємна витрата, референтна щільність

Максимальна похибка вимірювання

• Масова витрата (рідина): ±0.1 %
• Об'ємна витрата (рідина): ±0.1 %
• Олива вітрата (газ): ±0.35 %
• Щільність (рідина): ±0.0005 г/см³

Діапазон вимірювання

• 0 до 450 кг/год (0 до 16.54 фунтів/хв)

Максимальний робочий тиск

• 430,9 бар (6250 psi)

Діапазон температури середовища

• -50 до 205 °C (-58 до 401 °F)

Діапазон температури навколишнього середовища

• -40 до 60 °C (-40 до +140 °F)

Матеріал корпусу передавача

• Нержавіюча сталь, CF-3M (316L, 1.4404)
• AlSi10MG, покритий

Ступінь захисту

• IP66/67, тип 4X корпус

Дисплей/Управління

• 4-рядковий підсвічуваний дисплей з сенсорним керуванням (управління ззовні)
• Конфігурація можлива через локальний дисплей та інструменти управління
• Доступний дистанційний дисплей

Виходи

• 4-20 mA HART (пасивний)
• 4-20 mA (пасивний)
• Імпульсний/частотний/перемикаючий вихід (пасивний)

Входи

• Відсутні

Цифровий зв'язок

• HART, PROFIBUS PA, FOUNDATION Fieldbus

Живлення

• DC 18 до 35 V (4-20 mA HART з/без імпульсу/частоти/перемикача)
• DC 18 до 30 V (20 mA HART, 4-20 mA)
• DC 9 до 32 V (PROFIBUS PA)

Схвалення для небезпечних зон

• ATEX, IECEx, cCSAus, INMETRO, NEPSI, UK Ex

Безпека продукту

• CE, C-TICK

Функціональна безпека

• Функціональна безпека відповідно до IEC 61508, застосовна в безпекових застосуваннях відповідно до IEC 61511

Метрологічні схвалення та сертифікати

• Калібрування виконано на акредитованих калібрувальних об'єктах (відповідно до ISO/IEC 17025)
• Технологія Heartbeat відповідає вимогам трасування вимірювань відповідно до ISO 9001:2015 – Розділ 7.1.5.2 a (атестація TÜV SÜD)

Схвалення та сертифікати на тиск

• CRN

Сертифікати матеріалів

• 3.1 матеріал

Гігієнічні схвалення та сертифікати

• 3-A, cGMP
