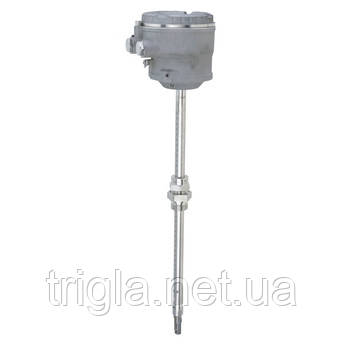

Proline t-mass I 500 тепловий масовий витратомір

Область застосування

Запатентована конструкція датчика t-mass I забезпечує безпрецедентну стабільність вимірювань в термічному масовому вимірюванні потоку. Він компенсує в реальному часі зміни умов процесу: температура, тиск, напрямок потоку і тип газу. Інноваційний дистанційний перетворювач t-mass I 500 максимізує гнучкість установки і безпеку роботи в складних умовах. Технологія Heartbeat забезпечує надійність вимірювань та відповідну верифікацію.

• Принцип вимірювання характеризується широким робочим діапазоном потоку та прямим вимірюванням масового потоку
• Вимірювання утилітарних і процесних газів та газових сумішей в круглих трубах або прямокутних каналах

Властивості пристрою

• Версія для введення для DN 80 до 1500 (3 до 60")
• Двонаправлене вимірювання; висока точність вимірювання
• Запатентований датчик без дрейфу з SIL 2
• Дистанційна версія з до 4 входами/виходами
• Підсвічуваний дисплей з сенсорним управлінням та доступом до WLAN
• Стандартний кабель між датчиком та перетворювачем

Переваги

• Гнучке, зручне програмування на основі 21 стандартного газу або вільно визначених газових сумішей
• Високий рівень контролю процесу – преміальна точність вимірювань і повторюваність
• Надійний моніторинг – виявлення збоїв процесу та зворотного потоку
• Гнучке встановлення – підходить для великого діапазону розмірів і круглих труб або прямокутних каналів
• Повний доступ до інформації про процес і діагностику – численні, вільно комбіновані входи/виходи та польові шини
• Зменшена складність та різноманітність – вільно налаштовувана функціональність входів/виходів
• Вбудована верифікація – технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання

• Термічний

Основні характеристики продукту

• Вставний витратомір з довготривалою стабільністю у вигляді дистанційної версії з до 4 входами/виходами
• Гнучке, зручне програмування на основі 21 стандартного газу або вільно визначених газових сумішей
• Вимірювання утилітарних і процесних газів, а також газових сумішей в круглих трубах або прямокутних каналах

Властивості датчика

• Високий рівень контролю процесу – преміальна точність вимірювань і повторюваність
• Надійний моніторинг – виявлення збоїв процесу та зворотного потоку
• Гнучке встановлення – підходить для великого діапазону розмірів і круглих труб або прямокутних каналів
• Вставна версія для DN 80 до 1500 (3 до 60")
• Двонаправлене вимірювання; висока точність вимірювання
• Запатентований датчик без дрейфу з SIL 2

Властивості передавача

• Повний доступ до інформації про процес і діагностику – численні, вільно комбіновані входи/виходи та польові шини
• Зменшена складність та різноманітність – вільно налаштовувана функціональність входів/виходів
• Вбудована верифікація – технологія Heartbeat
• Дистанційна версія з до 4 входами/виходами
• Підсвічуваний дисплей з сенсорним управлінням та доступом до WLAN
• Стандартний кабель між датчиком та перетворювачем

Номінальний діапазон діаметрів

• DN 80 до 1500 (3 до 60")

Матеріали, що контактують із середовищем

• Матеріали для вставної трубки: Нержавіюча сталь, 1.4404 (316/316L)
• Процесні з’єднання, процесова муфта: Нержавіюча сталь, 1.4404 (316/316L)
• Чутливий елемент
  • Однонаправлений: Нержавіюча сталь, 1.4404 (316/316L), Alloy C22, 2.4602 (UNS N06022)
  • Двонаправлений: Нержавіюча сталь, 1.4404 (316/316L)
  • Виявлення зворотного потоку: Нержавіюча сталь, 1.4404 (316/316L)
  • Затискні кільця: PEEK, PVDF, 1.4404 (316/316L)
  • Плоске кільцеве ущільнення: EPDM, FKM

Вимірювані змінні

• Масова витрата, температура, об'ємна витрата, швидкість, тепловий потік, енергетичний потік, щільність

Максимальна похибка вимірювання

• Газ: 1.0% o.r. (10 до 100% o.f.s.), 0.1% o.f.s. (1 до 10% o.f.s.)

Діапазон вимірювання

• 20 до 733501 кг/год (44 до 1669340 фунтів/год)

Максимальний робочий тиск

• -0.5 до 20 бар_g (-7.25 до 290 psi_g)

Діапазон температури середовища

• -40 °C до +180°C (-40 °F до +356°F)

Діапазон температури навколишнього середовища

• -40 до 60°C (-40 до 140°F)
  • Додатково:
    • Передавач: -50 до 60°C (-50 до 140°F)
    • Датчик: -60 до 60 °C (-60 до 140°F)

Матеріал корпусу передавача

• Алюміній, AlSi10Mg, покритий
• Полікарбонат

Ступінь захисту

• IP66/67, Type 4X корпус датчика: IP68, Type 6P (опційно)

Дисплей/Управління

• 4-рядковий підсвічуваний дисплей з сенсорним управлінням (управління ззовні)
• Конфігурація можлива через локальний дисплей та інструменти управління
• Доступний дистанційний дисплей

Виходи

• 4-20 mA HART (активний/пасивний)
• 4-20 mA (активний/пасивний)
• Імпульсний/частотний/перемикаючий вихід (активний/пасивний)
• Релейний вихід

Входи

• Статусний вхід
• 4-20 mA вхід

Цифровий зв'язок

• HART, Modbus RS485

Живлення

• DC 24V
• AC 100 до 240V

Схвалення для небезпечних зон

• ATEX, cCSAus, IECEx, NEPSI, JPN, UK Ex, EAC, KC

Безпека продукту

• CE, C-tick

Функціональна безпека

• Функціональна безпека відповідно до IEC 61508, застосовна в безпекових застосуваннях відповідно до IEC 61511

Метрологічні схвалення та сертифікати

• Калібрування виконано на акредитованих калібрувальних об'єктах (відповідно до ISO/IEC 17025)
• Технологія Heartbeat відповідає вимогам трасування вимірювань відповідно до ISO 9001:2015 – Розділ 7.1.5.2 a

Схвалення та сертифікати на тиск

• CRN

Сертифікати матеріалів

• 3.1 матеріал
• NACE MR0175/MR0103
