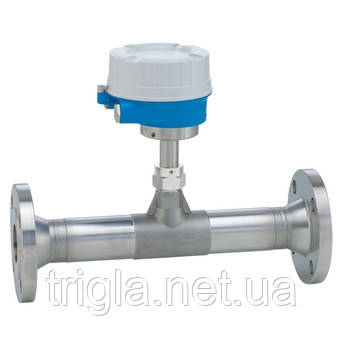

Proline t-mass F 500 тепловий масовий витратомір

Область застосування

Патентований дизайн сенсора t-mass F забезпечує неперевершену стабільність вимірювання масового потоку тепла в лінійних умовах. Він компенсує зміни умов процесу в реальному часі: температуру, тиск, напрямок потоку та тип газу. Інноваційний віддалений передавач t-mass F 500 максимізує гнучкість установки та безпеку експлуатації в складних середовищах. Технологія Heartbeat забезпечує надійність вимірювання та відповідну верифікацію.

Принцип вимірювання характеризується високим робочим діапазоном потоку та прямим вимірюванням масового потоку.

Вимірювання технічних та процесних газів, а також газових сумішей в малих діаметрах ліній.

Властивості пристрою

Лінійна версія з DN 15 до 100 (1/2 до 4")

Двунаправлене вимірювання; висока вимірювальна продуктивність

Патентований бездрейфовий сенсор з SIL 2

Віддалена версія з до 4 вхідними/вихідними сигналами

Підсвічений дисплей з сенсорним управлінням та доступом WLAN

Стандартний кабель між сенсором та передавачем

Переваги

Гнучка, зручна програмування на основі 21 стандартних газів або вільно визначених їх газових сумішей

Високий рівень керування процесами - преміальна точність вимірювання і повторюваність

Надійний моніторинг - виявлення порушень процесу та зворотного потоку

Просте обслуговування - знімний сенсор

Повний доступ до інформації про процес і діагностики - численні, вільно комбіновані вхідні/вихідні сигнали та полеві шини

Скорочення складності та різноманітності - вільно налаштована функціональність вводу/виводу

Інтегрована верифікація - технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання: Термічний

скрипу продукту: Фланцевий вимірювальний пристрій з тривалою стабільністю з віддаленим передавачем, який має до 4 вхідних/вихідних сигналів. Просте налаштування для вимірювання газових сумішей або чистих газів на основі попередньо налаштованих параметрів 21 газу. Вимірювання технічних газів та газових сумішей на виробництві в трубопроводах малих діаметрів.

Функції сенсора:

• Суворий контроль технологічних процесів - висока точність і повторюваність вимірювань. Надійний моніторинг - виявлення зворотного потоку та порушень в технологічному процесі. Простота обслуговування - знімний сенсор.
• Фланцеве виконання, номінальний діаметр від DN 15 до 100. Можливість двунаправленого вимірювання; Високоточні вимірювання; Патентований бездрейфовий сенсор з рівнем функціональної безпеки SIL 2.

Особливості преобразувача:

• Повний доступ до інформації про процес і діагностики - численні, вільно комбіновані вхідні/вихідні сигнали та полеві шини. Спрощення та скорочення асортименту ЗИП - вільно налаштовувана функціональність вводу/виводу. Перевірка без перерви процесу - технологія Heartbeat.
• Роздільне виконання з підтримкою до 4 вхідних/вихідних сигналів. Дисплей з підсвічуванням, сенсорним управлінням і доступом до мережі WLAN. Стандартний кабель між сенсором і преобразувачем.

Діапазон номінальних діаметрів: DN 15 ... DN 100 (1/2" ... 4")

Смачиваемые матеріали:

• Вимірювальні трубки
  • DN 15 - 50: нержавіюча лита сталь, CF3M/1.4408
  • DN 65 - 100: нержавіюча сталь, 1.4404 (316/316L)
• Підключення до процесу
  • Фланцеві з'єднання
    • Нержавіюча сталь, 1.4404 (F316/F316L)
  • Різьбові з'єднання
    • Нержавіюча сталь, 1.4404 (316/316L)
• Чутливий елемент
  • Однонаправленний діапазон вимірювання
    • Нержавіюча сталь, 1.4404 (316/316L)
    • Сплав C22, 2.4602 (UNS N06022)
  • Двунаправленний діапазон вимірювання
    • Нержавіюча сталь, 1.4404 (316/316L)
• Виявлення зворотного потоку
  • Нержавіюча сталь, 1.4404 (316/316L)

Вимірювані параметри: Масовий потік, температура, стандартний об'ємний потік, об'ємний потік, споживання повітря, швидкість, потік тепла і енергії, щільність

Максимальна похибка вимірювання: Газ: 1,0% ПКЗ (10-100% ВПД), 0,1% ВПД (1-10% ВПД)

Діапазон вимірювання: 0,5 ... 3750 кг/рік (1,1... 8250 фунт/год)

Максимальний робочий тиск: PN40 / Cl. 300 / 20K

Діапазон температур продукту: -40 °C ... +180 °C

Діапазон температур оточуючого середовища: -40 ... 60°C

• Опція:
  • Преобразувач: -50 ... 60°C,
  • Сенсор: -60... 60°C

Матеріал корпусу преобразувача: Алюміній, AlSi10Mg, з покриттям Полікарбонат

Ступінь захисту: IP66/67, тип корпусу 4X Сенсор: IP68, Тип 6P (опція)

Дисплей/Налаштування: 4-рядковий дисплей з підсвічуванням і сенсорним управлінням (зовнішнє управління) Можливе конфігурування за допомогою локального дисплея

Вихідні сигнали: 4 виходи: 4-20 мА HART (активний/пасивний) 4-20 мA (активний/пасивний) Імпульс./ частота/ дискретний вихід (активний/пасивний) Релейний вихід

Вхідні сигнали: Вхід статусу Вхід 4-20 мА

Цифрове з'єднання: HART, Modbus RS485

Живлення: 24В постійного струму 100 ... 240В змінного струму

Сертифікати на вибухозахист: ATEX, cCSAus, IECEx, NEPSI, JPN

Безпека виробу: CE, C-tick

Функціональна безпека: Функціональна безпека відповідно до ГОСТ Р МЭК 61508, можливість застосування для забезпечення безпеки відповідно до ГОСТ Р МЭК 61511

Метрологічні стандарти та сертифікати: Процес калібрування проведено на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025) Технологія Heartbeat відповідає вимогам просліджуваної верифікації згідно ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV)

Сертифікати та нормативи на тиск: PED, CRN

Сертифікати на матеріали: 3.1 матеріали NACE MR0175/MR0103
