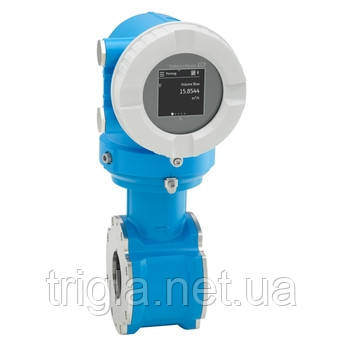

Proline Promag D 10 електромагнітний витратомір

Область застосування

Рефлекторний розхідомір Promag D призначений для базових водних застосувань, де простір обмежений. Завдяки прямолінійному жорсткому та програмному забезпеченню, Promag D 10 спрощує кожен етап свого життєвого циклу від проектування до обслуговування на звичайному рівні якості від Endress+Hauser. Технологія Heartbeat забезпечує надійність вимірювання і відповідність верифікації.

Принцип бідирекційного вимірювання практично не залежить від тиску, щільності, температури та в'язкості.

Для базових водних застосувань; оптимізований для обмеженого простору та установок з пластиковими трубами.

Властивості пристрою

• Коротка довжина монтажу і невелика вага.
• Інтегровані заземлювальні диски з нержавіючої сталі.
• Міжнародні дозволи на питну воду.
• Інтеграція систем з HART, Modbus RS485.
• Гнучка робота з додатком та варіантом дисплея.

Переваги

• Легке, швидке центрування датчика - інноваційна конструкція корпусу датчика.
• Енергоефективне вимірювання розходу - відсутність втрат тиску завдяки вільному проходному перетину.
• Безтехнічне обслуговування - рухомих частин немає.
• Оптимальна зручність використання - управління за допомогою мобільного пристрою та додатку SmartBlue або сенсорного екрана.
• Проста, економія часу вводу в експлуатацію - попереднє і полеве параметризування з керівництвом.
• Інтегрована верифікація - технологія Heartbeat.

Характеристики та специфікації

Принцип вимірювання: Електромагнітні розхідоміри

Грош продукту: Безфланцевий розхідомір, де оптимальне співвідношення "ціна-якість" поєднується з простою концепцією управління. Для базових застосувань у вимірюванні розходу води; оптимізований для обмеженого простору та пластикових труб.

Функції датчика

• Швидке і просте центрування датчика - інноваційна конструкція корпусу датчика.
• Енергоефективне вимірювання розходу - відсутність втрат тиску завдяки вільному проходному перетину.
• Не потребує технічного обслуговування - рухомих частин немає.
• Мала монтажна довжина і невелика маса. Вбудовані заземлювальні диски з нержавіючої сталі. Сертифікат для використання з питною водою.

Особливості преобразувача

• Оптимальна зручність використання - управління за допомогою мобільного пристрою та додатку SmartBlue або сенсорного екрана. Просте і швидке введення в експлуатацію - меню налаштування параметрів з підказками. Перевірка без припинення процесу - технологія Heartbeat. Двохрядковий дисплей з кнопковим управлінням. Прилад у компактному або роздільному виконанні. HART.

Діапазон номінальних діаметрів: DN 25 ... 100

Матеріали, які контактують з рідиною:

• Поліуретанова футеровка: 0 ... +60 °C
• Електроди: 1.4435 (316L)

Вимірювані параметри: Об'ємний розхід, провідність, масовий розхід

Максимальна похибка вимірювання: Об'ємний розхід (стандартний варіант): ±0,5 % ІЗМ ± 1 мм/с

Діапазон вимірювання: 9 дм³/хв ... 282 м³/год

Максимальний робочий тиск: PN 16, Class 150, 10K

Діапазон температур продукту: Поліуретанова футеровка: 0 ... +60 °C

Діапазон оточуючої температури: -40 ... 60°C

Матеріал корпусу датчика: DN 25 ... 100: AlSi10Mg, з покриттям

Матеріал корпусу преобразувача: Полікарбонат; AlSi10Mg, з покриттям

Ступінь захисту: Компактне виконання: IP66/67, захисна оболонка типу 4X. Датчик в роздільному виконанні (стандартний варіант): IP66/67, захисна оболонка типу 4X.

Дисплей/Налаштування: Сенсорний LCD дисплей з автоматичним поворотом

Вихідні сигнали: 4-20 мА HART (активний/пасивний), імпульсний/частотний/релеєвий вихід. Modbus RS485, 4-20 мА

Цифровий зв'язок: HART, MODBUS RS485

Живлення: DC 24 V. AC 100 ... 230 V. AC 100 ... 230 V / DC 24 V (для безпечних зон)

Сертифікати на вибухозахист: CSA, GP

Безпека виробу: Безпека виробу

Метрологічні стандарти та сертифікати: Калібрування проводилося на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025). Технологія Heartbeat відповідає вимогам слідування верифікації згідно з ISO 9001:2015 – Розділ 7.1.5.2 a (атестація TÜV)

Гігієнічні сертифікати та стандарти: Гігієнічні сертифікати та стандарти
