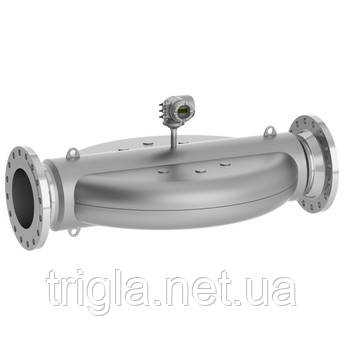

Proline Promass X 300 Коріолісовий витратомір

Область застосування

Патентований чотирьохтрубний пристрій Promass X забезпечує преміальну точність (0,05 %) для високих потоків і демонструє високу ефективність в умовах нафтогазової промисловості на суші та в морі. Компактний передавач Promass X 300 забезпечує високу гнучкість у використанні та інтеграції в систему: доступ з одного боку, віддалений дисплей та покращені опції підключення. Технологія Heartbeat забезпечує надійність вимірювання та відповідність верифікації.

Властивості пристрою

• Номінальний діаметр: DN 300 до 400 (12 до 16")
• Чотирьохтрубна система з низьким перепадом тиску
• Зовнішній корпус зі сталі 1.4435 (316L)
• Компактний двокамерний корпус з можливістю підключення до 3 входів/виходів
• Підсвічуваний дисплей з сенсорним керуванням та доступом WLAN
• Доступний віддалений дисплей

Переваги

• Збільшення прибутку – одна точка встановлення забезпечує преміальну точність для великих обсягів
• Менше точок вимірювання процесу – багатофункціональне вимірювання (розхід, щільність, температура)
• Збереження місця при установці – не потрібні прямі участки до та після вимірювального пристрою
• Повний доступ до інформації про процес та діагностики – численні, вільно комбінуємі входи/виходи та Ethernet
• Зменшення складності і різноманітності – вільно налаштовувана функціональність вводу/виводу
• Інтегрована верифікація – технологія Heartbeat

Характеристики та специфікації

Коріолісові витратоміри

4-трубний витратомір з високою продуктивністю та компактним легкодоступним перетворювачем. Для максимальних значень витрати та застосування на берегових/плавучих установках у нафтогазовій промисловості.

• Збільшення прибутку – одна точка встановлення, забезпечуючи найвищу точність для великих обсягів. Менше точок вимірювання в процесі – багатофункціональне вимірювання (витрата, щільність, температура). Простота монтажу, не потрібні прямі участки до та після витратоміра.
• Номінальний діаметр: DN 300 ... 400 (12 ... 16"). Чотирьохтрубна конструкція з малим втратою тиску. Корпус з нержавіючої сталі 1.4435 (316L).

• Повний доступ до діагностичних даних та інформації про процес - різноманітні, вільно комбіновані входи/виходи та полеві шини. Спрощення та скорочення номенклатури ЗИП – вільно налаштовувана функціональність вводу/виводу. Перевірка без переривання процесу - технологія Heartbeat.
• Компактний корпус з двома відсіками з можливістю підключення до 3 входів/виходів.

DN 300...400 (12...16")

Масовий витрат, щільність, температура, об'ємний витрат, скоригований об'ємний витрат (таблиці API), приведена щільність, концентрація

Масовий витрат (рідина): ±0,10 % (стандарт), 0,05 % (опція) Об'ємний витрат (рідина): ±0,10 % Масовий витрат (газ): ±0,35 % Щільність (рідина): ±0,0005 г/см³

0...4100 т/рік (0...4520 малий. тонн/рік)

PN 100, клас 600

–50...+180 °C (–58...+356 °F)

Стандартний варіант: –40...+60 °C (–40...+140 °F) Опція: –50...+60 °C (–58...+140 °F)

1.4404 (316L), найвища корозійна стійкість

AlSi10Mg, з покриттям; 1.4409 (CF3M) аналогічно 316L

IP66/67, захисна оболонка типу 4X

4-рядковий сенсорний дисплей з підсвічуванням (зовнішнє управління) Налаштування за допомогою локального дисплея та керуючого програмного забезпечення Доступний віддалений дисплей

3 виходи: 4...20 мА HART (активний/пасивний) 4...20 мА WirelessHART 4..20 мА (активний/пасивний) Імпульсний/частотний/релеєвий вихід (активний/пасивний) Подвійний імпульсний вихід (активний/пасивний) Релеєвий вихід

Вхід сигналу стану Вхід 4...20 мА

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 В пост. струму 100...230 В змін. струму 100...230 В змін. струму / 24 В пост. струму (безпечна зона)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Маркування CE, C-Tick, EAC

Функціональна безпека відповідно до ГОСТ Р МЭК 61508, можливість використання в областях з підвищеними вимогами до безпеки відповідно до ГОСТ Р МЭК 61511

Калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025) Технологія Heartbeat відповідає вимогам до просліджуваної верифікації згідно з ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV) MI-005 Рідини, крім води (вуглеводні), СУГ, кріогенні середовища MI-002, PTB

Сертифікат LR, Сертифікат DNV GL, сертифікат ABS, сертифікат BV

PED, CRN

Сертифікат на матеріал 3.1 NACE MR0175/MR0103, PMI; тестування зварювання згідно EN ISO, ASME, NORSOK
