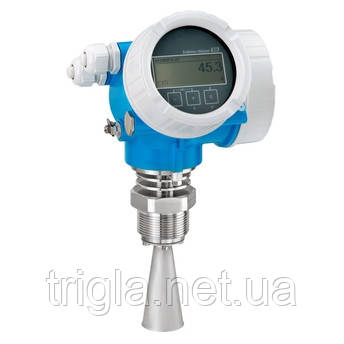

Рівномір мікрохвильовий безконтактний Micropilot FMR51

Область застосування:

Micropilot FMR51 придатний для вимірювання рівня навіть в екстремальних умовах, наприклад, при високій температурі та високому тиску в нефтегазовій та хімічній промисловості. FMR51 забезпечує максимальну надійність завдяки запатентованому інноваційному дизайну поверхні датчика. Ультразвуковий вимірювач рівня Micropilot FMR52 призначений для безперервного безконтактного вимірювання рівня рідин, паст і пульпи. Процес вимірювання не піддається впливу змін середовища, температури, наявності газових або парових шарів. Віддалений доступ за допомогою додатка SmartBlue через Bluetooth®.

Рупорна антена для вимірювання рівня навіть в екстремальних умовах.

Приєднання до процесу: різьбове, Tri-Clamp або фланець.

Температура: -196 ... +450 °C.

Тиск: -1 ... +160 бар.

Максимальний діапазон вимірювання: 40 м (70 м з розширеними динамічними характеристиками).

Точність: ±2 мм.

Міжнародні сертифікати: для застосування в вибухонебезпечних зонах, калібрувальний протокол на 5 точок, морські сертифікати, захист від переливу WHG, функціональна безпека SIL.

Переваги:

• Програмне та апаратне забезпечення розроблені відповідно до стандарту МЭК 61508, рівень повноти безпеки до SIL3 (при однорідному резервуванні).
• Концепція керування даними HistoROM для швидкої і простої пусконаладки, обслуговування та діагностики.
• Висока надійність навіть у разі перешкод у зоні поширення сигналу завдяки інноваційній технології Multi-Echo Tracking.
• Інтеграція з системами управління або обслуговування парків приладів і інтуїтивно зрозуміле меню на російській мові (управління на місці або через АСУТП).
• Технологія Heartbeat для безпечної та економічно ефективної експлуатації обладнання протягом всього життєвого циклу.
• Найпростіші в світі контрольні випробування для SIL і WHG, що зекономлюють час і кошти.
• Високий рівень безпеки завдяки подвійній керамічній муфті та газонепроникному ущільненню.

Характеристики та специфікації:

Принцип вимірювання: Радарний принцип вимірювання.

Характеристики/Застосування: Безконтактний радарний вимірювач рівня для рідких продуктів; рупорні антени для екстремальних умов застосування. Діаметр антени: 40...100 мм.

Додаткова інформація: Heartbeat Technology, SIL 2 відповідно до ГОСТ Р МЭК 61508, введення в експлуатацію через Bluetooth®, керування та обслуговування за допомогою додатка SmartBlue, безпека та надійність завдяки технології Multi-Echo Tracking, HistoROM, RFID-мітка для легкої ідентифікації.

Живлення / Комунікація: 2-провідний (HART / PROFIBUS PA / FOUNDATION Fieldbus), 4-провідний (HART), технологія бездротового зв'язку Bluetooth® та відповідний додаток (опція).

Архів даних: HistoROM.

Похибка: +/- 2 мм.

Температура навколишнього середовища: -50...+80 °C (-58...+176 °F).

Робоча температура: XT: -196...+280 °C, HT: -196...+450 °C.

Робочий тиск абс. / макс. перевищення тиску: Вакуум...160 бар.

Мокрі деталі: 316L, Alloy C, PTFE, кераміка.

Приєднання до процесу:

• Різьбове: MNPT 1 1/2, R 1 1/2.
• Фланци: DN50...DN150, ASME 2"...6", JIS 10K, 63K.
• Гігієнічне приєднання до процесу: Tri-Clamp ISO2852.

Максимальне значення вимірювання: Стандарт: 40 м (131 фут), з "Розширеними динамічними характеристиками": 70 м (230 фут).

Зв'язок: 4...20 мА HART, PROFIBUS PA, FOUNDATION Fieldbus, технологія бездротового зв'язку Bluetooth®.

Сертифікати / Нормативні вимоги: ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KC.

Сертифікати безпеки: Захист від переливу WHG, SIL.

Сертифікат на конструкцію: EN 10204-3.1, NACE MR0175, MR0103, ASME B31.3, AD2000.

Морський сертифікат: GL/ABS/LR/BV/DNV.

Опції: Дисплей, користувацька настройка параметрів, віддалене керування через додаток SmartBlue і Bluetooth®, газонепроникне ущільнення, подовжувач антени, відсутність ПКВ.

Діапазон застосування: Максимальний вимірювальний діапазон залежить від форми резервуара та/або застосування. Аміакальна газова фаза: FMR54 в вигадці, що урізніла. Сильне утворення налипання: FMR54 з повітряною очисткою. 316L або Alloy C, що не стійкі: FMR50, FMR52, FMR53. Вимоги до гігієни: FMR52, FMR53. Вимірювання для передачі власності: FMR5xx.
