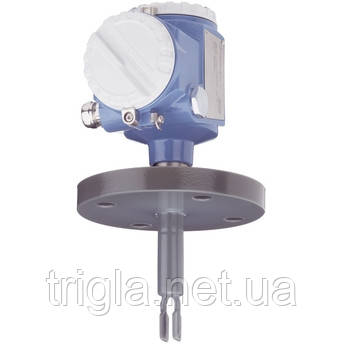

Вібраційний датчик граничного рівня Liquiphant FTL51C

Область застосування

Liquiphant FTL51C - датчик предельного рівня з подовженою трубкою і корозійностійким покриттям. Призначений для використання во вибухонебезпечних зонах, має всі міжнародні сертифікати. Підходить для всіх галузей промисловості. Датчик FTL51 забезпечує функціональну безпеку SIL2/SIL3. Додатковий захист гарантує найвищий рівень безпеки та надійності пристрою. Результати вимірювання надійні і не піддаються впливу: зміни властивостей середовища, швидкість потоку, турбулентність, пузирі газу, піна, вібрації або налипання.

Датчик предельного рівня для рідин з корозійностійким покриттям

Присоединення до процесу: фланцеві і гігієнічні присоединення (PFA покриття, відповідно до вимог FDA)

Температура: -50 ... +150°C

Тиск: -1 ... +40 бар

Матеріал датчика: ECTFE, PFA (Edlon, Rubyred, провідний), емаль

Міжнародні сертифікати вибухозахисту, захисту від переливу WHG, SIL, гігієнічні сертифікати, морські сертифікати

Переваги

• Можливість використання в системах ПАЗ SIL2/SIL3 відповідно до стандартів МЭК 61508 (IEC 61508) та МЭК 61511 (IEC 61511-1)
• Різноманітні покриття: фторопластове (PFA) або емалеве для застосування в агресивних середовищах
• Міжнародні сертифікати вибухозахисту та захисту від переливу (WHG)
• Не потребує калібрування, просте введення в експлуатацію
• Відсутність рухомих механічних частин: виключається знос, не потрібне технічне обслуговування, забезпечується тривалий термін експлуатації
• Моніторинг вібровилки на виявлення пошкоджень: надійна робота

Додаткові заходи для захисту довкілля

• Великий вибір стандартизованих присоединень до процесу для всіх областей застосування

Характеристики та специфікації

Принцип вимірювання: Вібраційні датчики, рідкі продукти

Характеристики/Застосування

• Підсилене захист від агресивних продуктів - антистатичне покриття
• Концепція модульного корпусу
• Широкий вибір присоединень до процесу
• Аналогові і цифрові інтерфейси шин
• Багато сертифікатів (наприклад, Ex, WHG)
• Подовження трубки до 3 м (опція: 6 м)

Додаткова інформація

• Визначення наявності піни
• Визначення зміни щільності

Живлення / Комунікація

• PROFIBUS PA
• 19...253 В перемінна струм
• 10...55 В постійний струм PNP, 3-провідне підключення
• DPDT, 19...253 В перемінна струм, 10...55 В постійний струм
• 8/16 мА, 11...36 В постійний струм
• NAMUR
• ЧИМ, 2-провідне підключення
• NAMUR з кнопкою тестування

Температура оточуючого середовища: -50 °C ... 70 °C

Робоча температура: -50 °C ... 150 °C (до 230 °C за просоченням)

Робочий тиск абс. / макс. межа надлишкового тиску: Вакуум...40 барів

Мін. щільність вимірюваного продукту: 0,5 г/см³ (0,4 г/см³ опція)

Смачиваемі частини: ECTFE, PFA (Edlon), PFA (Rubyred), PFA (провідний), Емаль

Присоединення до процесу

• Фланцi: DN25...DN100, ASME 1"...3", JIS RF10 K 50
• Гігієнічне присоединення: Одобрений FDA PFA (Edlon)

Довжина датчика: ECTFE, PFA 130 мм, 148...3000 мм (ECTFE, PFA 5,12", 5,83...118"), Емаль 130 мм, 148...1200 мм (Емаль 5,12", 5,83...47,24")

Зв'язок: PROFIBUS PA, 19...253 В перемінна струм, 10...55 В постійний струм PNP, 19...253 В перемінна струм або 10...55 В постійний струм, 8/16 мА, 11...36 В постійний струм, NAMUR ЧИМ

Сертифікати/Нормативи: ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI

Сертифікати безпеки: Захист від переливу WHG, SIL2/SIL3

Сертифікат на конструкцію: EN 10204-3.1

Морський сертифікат: GL/ABS/DNV

Опції: Корпус з нержавіючої сталі для застосування в нафтогазовій галузі

Компоненти: FTL325P/FTL375P - Вихідний сигнал ЧИМ, FTL325N/FTL375N - Вихідний сигнал NAMUR
