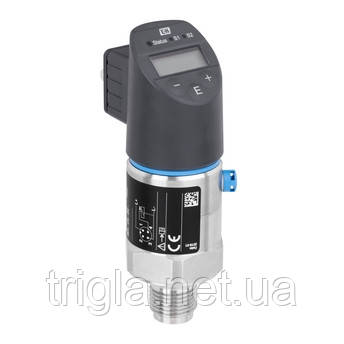

Вимірювальний перетворювач тиску Ceraphant PTC31B

Область застосування

Ceraphant PTC31B – бюджетний сигналізатор тиску з керамічною мембраною для безпечного вимірювання та моніторингу абсолютного і надлишкового тиску. Компактний сигналізатор тиску надзвичайно стабільний та стійкий до вакууму до 0 бар. IO-Link дозволяє легко інтегрувати та налаштовувати пристрій.

Реле тиску з керамічною діафрагмою сенсора для контролю абсолютного і надлишкового тиску в газах, парах і рідинах.

• Присоединение до процесу: різьба
• Температура процесу: -25...+100°C (-13...+212°F)
• Діапазон процесу: -1/0 ... +40 бар
• Похибка: ±0.3%

Переваги

• Вбудована електроніка перемикання для моніторингу і контролю процесу
• Функціональне тестування і відображення інформації на місці експлуатації через світлодіодний та цифровий дисплей
• Сухий ємнісний керамічний сенсор (Ceraphire) і мінімальний крок вимірювання від 0 до 20 мбар забезпечують достовірну інформацію про процес
• Висока експлуатаційна готовність для застосувань у вакуумі та в процесах з абразивними середовищами
• IO-Link знижує витрати завдяки простому налаштуванню і гнучкій інтеграції за всіма протоколами передачі даних

Характеристики та специфікації

Принцип вимірювання

• Сигналізатори тиску

Характеристики

• Інтелектуальне реле тиску з ємнісним датчиком з довготривалою стабільністю та стійкістю до стирання

Напруга живлення

• 10...30 В пост. струменя

Похибка

• Стандарт: 0,5%
• Платинове виконання: 0,3%

Довготривала стабільність

• 0,2% ВПІ/рік

Робоча температура

• -25 °C...+100 °C (-13 °F...+212 °F)

Температура навколишнього середовища

• -20 °C...+70 °C (-4 °F...+158 °F)

Робочий діапазон

• +100 мбар...+40 барів (+1,5...600 psi)

Максимальний надлишковий тиск

• 60 бар (900 psi)

Приєднання до процесу

• Різьба: G1/4, G1/2, MNPT1/4, MNPT1/2, DIN13, JIS R1/2

Зв'язок

• 1 перемикаючий вихід PNP
• 2 перемикаючі виходи PNP
• 1 перемикаючий вихід PNP + аналоговий 4...20 мА

Сертифікати на конструкцію

• EN 10204-3.1 Звіт про кінцеву перевірку
• Очищено від масла і мастила
• Очищено для роботи з киснем
• Установка аварійного сигналу про мінімум

Додаткова інформація

• Цифровий дисплей
