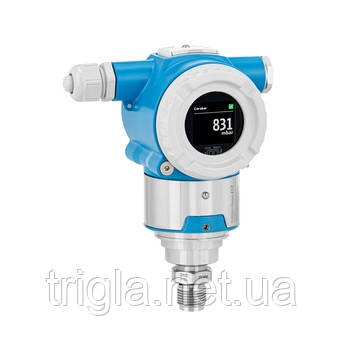

Cerabar PMP50 – перетворювач тиску

Область застосування

Cerabar PMP50 — це перетворювач тиску з металевою мембраною для вимірювання рідин і газів. Він оптимізований для стандартних застосувань та пропонує інтуїтивно зрозумілі та безпечні функції керування.

• Діапазон вимірювання тиску: до 400 бар (6000 psi)
• Процесні температури: до 400°C (752°F) з розділювальною мембраною
• Точність: до +/-0,055%

Переваги

• Програмний майстер забезпечує швидке та легке введення в експлуатацію
• Прилади розроблені відповідно до IEC 61508
• Гнучкий захист від запису за допомогою апаратного та/або програмного майстра
• Попередньо зібрані колектори (перевірені на тиск і герметичність) для швидшого встановлення

Характеристики та специфікації

Принцип вимірювання Абсолютний і надлишковий тиск

Характеристики

• Перетворювач тиску з металевою мембраною для точного вимірювання в рідинах або газах.
• Доступний з розділювальними мембранами.
• Інтуїтивно зрозумілий майстер для введення в експлуатацію.

Напруга живлення

• Ex d, Ex e, не-Ex: 10.5...35V DC
• Ex i: 10.5...30V DC

Похибка

• Стандартне виконання: до 0,065 %
• Платинове виконання: до 0,055 %

Довготривала стабільність

• 0,05 % ВПІ/рік
• 0,13 % ВПІ/5 років
• 0,23 % ВПІ/10 років

Робоча температура

• Стандартне виконання: -40°C…+125°C (-40°F...+257°F)
• Розділювальна мембрана: -70°C...+400°C (-94°F...+752°F)

Температура навколишнього середовища

• -40°C...+85°C (-40°F...+185°F)

Робочий діапазон

• 1 бар...400 бар (14.5 psi...5800 psi)

Найменший калібрований крок шкали

• 20 mbar (0.29 psi)

Опір вакууму

• 50 mbar (0.73 psi)

Максимальна ширина переналаштування діапазону вимірювання

• 20:1

Максимальний надлишковий тиск

• 2800 бар (40,610 psi)

Приєднання до процесу

• Різьба: G1/2, NPT1/2
• Фланець: DN25...DN80, NPS 1"...3"

Матеріал мембрани процесу

• 316L, AlloyC, Gold

Матеріал прокладки

• PTFE

Заповнююча рідина

• Силіконове масло, високотемпературне масло, інертне масло

Матеріал корпусу

• Алюміній, 316L

Зв'язок

• 4...20 mA HART

Сертифікати/Дозволи

• ATEX, FM, IECEx, JPN Ex, INMETRO, NEPSI

Сертифікати безпеки

• SIL

Сертифікати на конструкцію

• EN10204-3.1, NACE MR0103, NACE MR0175

Додаткова інформація

• Кнопки Zero/Span
• Тестовий затискач
• RFID TAG для легкої ідентифікації
