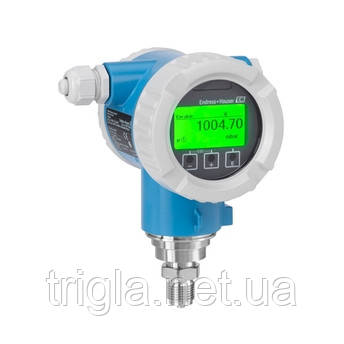

Перетворювач тиску вимірювальний – Cerabar PMP71B

Область застосування

Прилад Cerabar нового покоління - надійний перетворювач тиску. Можливе дистанційне керування перетворювачем через додаток SmartBlue і через Bluetooth. Програмне забезпечення розроблено з розрахунком на максимальну простоту використання. Інтуїтивно зрозумілий майстер налаштування допомагає виконати введення в експлуатацію та перевірку приладу. У пакеті програм Heartbeat Technology реалізовано функцію перевірки та моніторингу на запит для виявлення небажаних відхилень від норми, таких як зміна мережевої напруги.

Діапазони вимірювання тиску: до 700 барів

Робоча температура: до 400 °C при використанні роздільної діафрагми

Точність: до ±0,025%

Переваги

Технологія Heartbeat забезпечує безперервну самодіагностику та перевірку приладу без зупинки процесу.

Світловий індикатор стану: при виявленні помилки колір підсвітки дисплея змінюється із зеленого на червоний.

Зменшення систематичних відмов — безпомилкове введення в експлуатацію виконань із SIL та контрольні випробування за допомогою майстра налаштування.

Дистанційне керування приладом через додаток SmartBlue App.

Характеристики та специфікації

Принцип вимірювання

Абсолютний і надлишковий тиск

Характеристики

• Датчик тиску з металевою процесовою діафрагмою.
• Доступний з діафрагмовими ущільненнями.
• Перевірка стану приладу без переривання процесу.
• Інтуїтивно зрозумілі майстри для введення в експлуатацію, перевірочних тестів і верифікації.

Напруга живлення

• 4...20 мA HART
• Ex d, Ex e, не-Ex: 10.5...35В пост. струму
• Ex i: 10.5...30В пост. струму

Похибка

• Стандартне виконання: до 0,05 %
• Платинове виконання: до 0,025 %

Довготривала стабільність

• 0,05 % ВПІ/рік
• 0,07 % ВПІ/5 років
• 0,10 % ВПІ/10 років

Робоча температура

• Стандартне виконання: -40°C…+125°C
• Розділювальна діафрагма: -40°C...+400°C

Температура навколишнього середовища

• -60°C...+80°C

Робочий діапазон

• 400 mbar...700 bar (6 psi...10,500 psi)

Найменший калібрований крок шкали

• 5 mbar (0.075 psi)

Опір вакууму

• 5 мбарів

Максимальна ширина переналаштування діапазону вимірювання

• 100:1

Максимальний надлишковий тиск

• 2800 бар

Приєднання до процесу

• Різьба: G1/2...G2, R1/2, MNPT3/4...MNPT2, FNPT1/2, R1/2
• Фланець: DN25...DN100, NPS 1"...4"
• Диск: 2"...4", DN50...DN100

Матеріал мембрани процесу

• 316L, AlloyC, Тантал, Монель

Матеріал прокладки

• PTFE

Заповнююча рідина

• Силіконове масло, інертне масло, рослинне масло, низькотемпературне/високотемпературне масло

Матеріал корпусу

• Алюміній, 316L

Зв'язок

• 4...20 мA HART

Сертифікати/Дозволи

• ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex

Сертифікати безпеки

• SIL

Сертифікати на конструкцію

• EN10204-3.1, NACE MR0103, NACE MR0175

Морський сертифікат

• Морський сертифікат

Сертифікати на питну воду

• NSF

Додаткова інформація

• Heartbeat Technology
• Bluetooth® Операції та обслуговування через додаток SmartBlue
• LED-модуль
• RFID TAG для легкої ідентифікації
• Plug and play функції
• HistoROM
