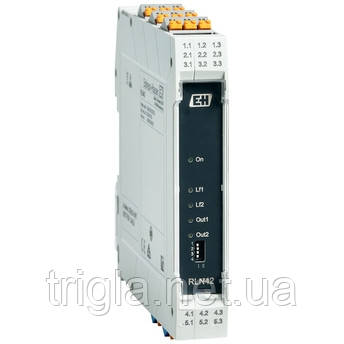

RLN42 NAMUR Ізолюючий підсилювач

Область застосування

NAMUR ізолюючий підсилювач розроблений для безпечної роботи індуктивних датчиків відповідно до EN 60947-5-6 (NAMUR), а також відкритих і механічних контактів з резистивними елементами зв'язку. Він має універсальне джерело живлення (24 до 230 В змінного/постійного струму) і один релейний вихід (перемикаючий) на канал. Пристрій затверджено для використання в іскробезпечних (Ex i) колах до зони 0 (газ) і зони 20 (пил) у вибухонебезпечних зонах. RLN42 може використовуватися в системах безпеки до SIL 2 відповідно до IEC 61508.

Основні характеристики:

• Ізолюючий підсилювач для бінарних комутаційних сигналів
• Широкий діапазон живлення (24 до 230 В змінного/постійного струму)
• Вхід для індуктивних датчиків згідно з NAMUR (EN 60947-5-6), відкритих контактів або контактів з резистивними елементами
• Моніторинг вхідних ланцюгів на наявність несправностей, таких як розрив лінії і коротке замикання (LFD), з можливістю вимкнення
• Релейні контакти на виході для сигналізації, напрямок дії можна вибрати за допомогою DIP перемикачів
• Діапазон температур навколишнього середовища: -40 до 60 °C (-40 до 140 °F)
• Встановлення у вибухонебезпечних зонах, зона 2 / div 2

Переваги:

• Просте і швидке підключення завдяки вставним клемам
• Підходить для використання в системах безпеки до SIL 2 (IEC 61508)
• Компактний корпус шириною 17,5 мм (0,69 дюйма) для ефективного використання простору
• Гальванічна ізоляція (3-стороння) для захисту від електричних перешкод

Технічні характеристики:

• Вхід: Приймає сигнали від індуктивних датчиків згідно з NAMUR, відкритих контактів або контактів з резистивними елементами зв'язку
• Вихід: Релейні контакти з можливістю вибору режиму роботи (робочий або режим спокою)
• Гальванічна ізоляція: 3-стороння ізоляція для захисту від електричних перешкод
• Живлення: Широкий діапазон живлення від 24 до 230 В змінного або постійного струму
• Клас захисту: IP20 для безпечної роботи у промислових умовах
• Розміри: Компактний корпус шириною 17,5 мм для оптимального використання простору в шафах управління

Принцип вимірювання
Активний бар'єр

Принцип вимірювання
Роздільний підсилювач NAMUR

Функція
2-канальний, перекидний контакт

Питання по сигнальній цепі
8 В пост. струму

Живлення
20...250 В змінного/постійного струму

Зовнішнє живлення/живлення через сигнальний ланцюг
8 В постійного струму

Вхід
NAMUR
блокування: < 1,2 мА
провідність: > 2,1 мА

Вихід
контакт реле

Сертифікати
ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3G Ex ec nC IIC Gc
DNV

SIL
SIL 2

Настроювання
DIP-перемикач

Характеристики та специфікації

Принцип вимірювання Активний бар'єр

Принцип вимірювання Роздільний підсилювач NAMUR

Функція 2-канальний, перекидний контакт

Питання по сигнальній лінії 8 В постійного струму

Живлення 20...250 В змінного/постійного струму

Зовнішнє живлення/живлення по сигнальній лінії 8 В постійного струму

Вхід NAMUR

• Блокування: < 1,2 мА
• Провідність: > 2,1 мА

Вихід Контакт реле

Сертифікати

• ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3G Ex ec nC IIC Gc
• DNV

SIL SIL 2

Налаштування DIP-перемикач

Область застосування NAMUR ізолюючий підсилювач призначений для безпечної роботи індуктивних датчиків та інших пристроїв у небезпечних зонах. Він забезпечує гальванічну ізоляцію та моніторинг вхідних ланцюгів на наявність несправностей, таких як розрив лінії та коротке замикання. Підсилювач підходить для використання в системах безпеки до SIL 2 відповідно до IEC 61508.

Основні характеристики:

• Ізолюючий підсилювач для бінарних комутаційних сигналів
• Широкий діапазон живлення (20 до 250 В змінного/постійного струму)
• Вхід для індуктивних датчиків згідно з NAMUR, з блокуванням < 1,2 мА і провідністю > 2,1 мА
• Вихід у вигляді релейного контакту
• Гальванічна ізоляція для захисту від електричних перешкод
• Підходить для використання у вибухонебезпечних зонах з сертифікатами ATEX IECEx і DNV
• Підходить для систем безпеки до SIL 2

Переваги:

• Просте і швидке підключення завдяки вставним клемам
• Компактний корпус шириною 17,5 мм для ефективного використання простору
• Налаштування за допомогою DIP-перемикачів

Технічні характеристики:

• Вхід: Приймає сигнали від індуктивних датчиків згідно з NAMUR, з блокуванням < 1,2 мА і провідністю > 2,1 мА
• Вихід: Контакт реле
• Гальванічна ізоляція: Для захисту від електричних перешкод
• Живлення: Широкий діапазон живлення від 20 до 250 В змінного або постійного струму
• Клас захисту: IP20 для безпечної роботи у промислових умовах
• Розміри: Компактний корпус шириною 17,5 мм для оптимального використання простору в шафах управління

Сертифікати:

• Відповідність стандартам ATEX IECEx для використання у вибухонебезпечних зонах
• Сертифікація до SIL 2 відповідно до IEC 61508 для систем безпеки
