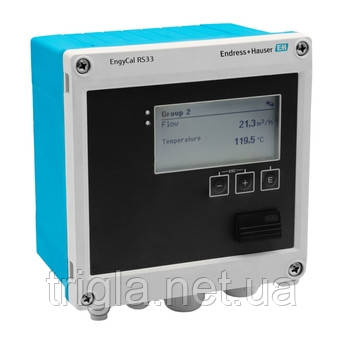

EngyCal RS33 реєстратор пари

Область застосування

Калькулятор пари EngyCal RS33 використовується для реєстрації маси пари та потоку енергії насиченої та перегрітої пари. Розрахунок базується на виміряних змінних процесу: об'ємний потік, температура та/або тиск. EngyCal RS33 використовує стандарт IAPWS IF97 для розрахунку маси та потоку енергії пари. Густина та ентальпія пари розраховуються з вхідних змінних тиску та температури.

Реєстрація та облік енергетичних величин у парових застосуваннях (кількість тепла пари, диференційне тепло пари). Типові застосування включають:

Харчова промисловість

Хімічна промисловість

Фармацевтична промисловість

Електростанції

Системи будівництва та інженерні мережі

Переваги

Компенсація вимірювання диференціального тиску потоку

Розрахунок відповідно до міжнародних таблиць водяної пари

Електронне узгодження температурного сенсора (узгодження сенсор-передавач) з арифметичним блоком забезпечує високу точність вимірювання температури

Детальний журнал даних про поточні та підсумкові значення, а також про повідомлення про помилки, умови перевищення меж і зміни параметрів роботи

Стандартні моделі підходять для підключення та живлення всіх поширених передавачів потоку, температурних сенсорів і сенсорів тиску

Віддалене зчитування через Ethernet та польові шини

Лічильник дефіциту для прозорості у разі помилки або тривоги

Характеристики та специфікації

Принцип вимірювання Блок розрахунку енергії

Принцип вимірювання Лічильник тепла

Функція Моніторинг і тарификація енергоспоживання при роботі з насиченою та перегрітою парою (витрата тепла пари, різниця тепла). Типові області застосування – харчова промисловість і виробництво напоїв, хімічна і фармацевтична промисловість, електростанції, автоматизація в будівлях, модульні комбінації.

Розрахунки IAPWS-IF97

Кількість точок застосування 1

Стандарти розрахунку IAPWS-97

Зв'язок Веб-сервер USB Ethernet Modbus RTU/TCP (ведений пристрій) M-Bus

Живлення Не визнана

Живлення по сигнальній лінії Низьковольтне живлення: 100...230 В змінного струму (-15% / +10%) Живлення низької напруги: 24 В постійного струму (-50% / +75%) 24 В змінного струму (±50%)

Клас захисту IP65

Вхід 1 імпульсний/аналоговий для витрати 2 ТС/аналогових для температури і тиску Живлення по сигнальній лінії, 24 В постійного струму (+/-16%)

Вихід 1 x 4...20 мА 2 цифрових (з відкритим колектором)

Розміри (ШxВxГ) 144 x 144 x 103,1 мм (5,67" x 5,67" x 4,06")

Налаштування Управління за допомогою трьох кнопок на місці експлуатації або за допомогою FieldCare зчитування архівних/зареєстрованих даних за допомогою програмного забезпечення Field Data Manager (база даних SQL і інтерфейс візуалізації) можливість вибору мови

Дисплей Матричний ЖК-дисплей роздільною здатністю 160 x 80 з білим підсвічуванням Зміна кольору при аварійних подіях Активна площа дисплея 70 x 34 мм

Функції програмного забезпечення Розрахункові значення: Енергія, об'єм, густина, ентальпія, перепад тиску і витрата; Лічильники: об'єм, маса, енергія, лічильник при збої Опції: тариф 1, тариф 2 або окремий розрахунок енергії нагріву, енергії охолодження, енергетичний баланс

Сертифікати CE CSA GP MID 004 OIML R75
