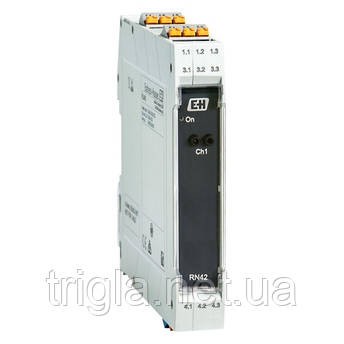

Active barrier RN42 з широким діапазоном живлення

Область застосування

Active barrier використовується для передачі та гальванічної ізоляції сигналів 4 до 20 мА/HART. Пристрій має активний/пасивний вхідний струм, до якого можна безпосередньо підключити 2- або 4-провідний передавач. Вихід пристрою може працювати активно або пасивно. Струмовий сигнал доступний для ПЛК/контролера або для подальшого використання на роз'ємних гвинтових або опційних вставних клемах.

1-канальний активний бар'єр з широким діапазоном живлення

Передача і гальванічна ізоляція аналогових сигналів 0/4 до 20 мА

Опційно іскробезпечні [Ex-ia] сигнали з небезпечної зони

Двонаправлена передача сигналів HART®

Живлення або не живлення входу для 2- або 4-провідних пристроїв

Активний або пасивний вихід сигналу

Діапазон температур навколишнього середовища: -40 … 60 °C (-40 … 140 °F)

Переваги

Широкий діапазон живлення від 19,2 до 253 В змінного/постійного струму

Швидке і легке підключення завдяки вставним клемам

Опційно для застосувань, орієнтованих на безпеку, до SIL 2 (SC3) відповідно до IEC 61508

Опційне встановлення в зоні Ex 2

Компактний корпус шириною 17,5 мм (0,69 дюйма) для ефективного використання простору

Можливість встановлення з поворотом на 180° (клеми для живлення зверху або знизу)

Характеристики та специфікації

Принцип виміру
Активний бар'єр

Принцип виміру
Активний бар'єр

Функція
1-канальний

Живлення по сигнальному ланцюгу
17,5 ±1 В за 20 мА
Напруга при розімкнутому ланцюгу: 24,5 ±5 %

живлення
24...230 V AC/DC

Вхід
0/4…20 мА/HART
з подачею харчування або без подачі харчування

Вихід
0/4…20 мА/HART
активний/пасивний

Сертифікати
ATEX
IECEx
CSA
DNV
Для безпечних зон+ EAC маркування

SIL
SIL 2 SC 3

Налаштування
HART
