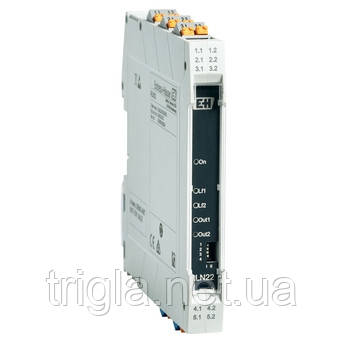

RLN22 Ізолюючий підсилювач

Область застосування

RLN22 — це компактний 1- або 2-канальний, 24 В постійного струму ізолюючий підсилювач з релейним вихідним сигналом. Він призначений для безпечної роботи, наприклад, з індуктивними датчиками або рівнемірами, такими як Liquiphant FTL51B (NAMUR) відповідно до IEC 60947-5-6. Інтерфейс постійного струму контролює несправності лінії, такі як розриви або короткі замикання датчиків або механічних комутаційних контактів. Пристрій підходить для використання у небезпечних зонах і системах безпеки до SIL 2 згідно з IEC 61508.

Ізолюючий підсилювач для передачі бінарних комутаційних сигналів

Вхід для індуктивних датчиків, відкритих контактів або контактів з резистивними елементами зв'язку

Гальванічна ізоляція (3-стороння)

Моніторинг несправностей лінії вхідних ланцюгів або механічних комутаційних контактів

Групове повідомлення про помилку через роз'єм шини DIN рейки

Релейні контакти на виході, напрямок дії (режим роботи або режим спокою) через вибір DIP перемикача

Діапазон температур навколишнього середовища: –40 до 60 °C (–40 до 140 °F)

Переваги

Безпечні та надійні комутаційні операції: довіряйте своїм критичним додаткам

Компактний корпус: до 2 каналів на 12,5 мм (0,49 дюйма) для ефективного використання простору в шафах управління

Встановлення у небезпечних зонах; Ex-дозвіл для Ex зони 2

До SIL 2 відповідно до IEC 61508

Швидке і легке підключення та введення в експлуатацію: вставні клеми, живлення та модуль групового повідомлення про помилки через роз'єм шини DIN рейки

Характеристики та специфікації

Принцип виміру
Активний бар'єр

Принцип виміру
NAMUR isolating amplifier

Функція
1-channel, changeover contact
2-channel, normally open contact

Живлення по сигнальному ланцюгу
8 V DC

живлення
24 V DC

Зовнішнє харчування/живлення по сигнальному ланцюгу
8 V DC

Вхід
NAMUR
blocking: < 1,2 mA
conducting: > 2,1 mA

Вихід
relay contact

Сертифікати
ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3G Ex ec nC IIC Gc
DNV

SIL
SIL 2

Налаштування
DIP switch
