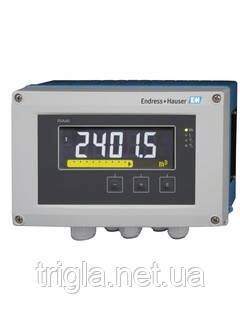

RIA46 Польовий індикатор із блоком управління

Галузь застосування

Польовий індикатор здійснює індикацію, оцінку та розрахунок значень аналогових вимірюваних величин. Забезпечується живлення двопровідних датчиків сигнального ланцюга. Універсальні входи для підключення сигнали струму, напруги, термопари та термоопору. Контролює граничні значення з релейним перемиканням. Наскрізна передача сигналів процесу через аналогові виходи. Зміна кольору при сигналізації сприяє швидкому реагуванню на аварійні сигнали. Вбудований пакет програм "дифф. тиск" дозволяє швидко та просто вводити прилад в експлуатацію для роботи з дифф. тиском.

Польовий індикатор RIA46 має дисплей, аналогові входи для сигналів процесу та статусу, аналогові та цифрові вихідні сигнали, а також інтерфейс для налаштування. Підключені датчики можуть отримувати живлення від сигнального кола. Всі виміряні та розраховані показники доступні як джерело сигналів для дисплея, виходів. реле та інтерфейсу.

Запис даних та спостереження за станом процесу

Контроль процесу

Налаштування та спостереження за сигналами

Переваги

• 5-значний 7-сегментний РК-дисплей з підсвічуванням
• 1 або 2 універсальні входи
• 2 реле (додатково)
• Збереження мінімальних та максимальних значень
• 1 або 2 розрахункові значення та таблиця лінеаризації
• Цифровий вихід сигналу стану (відкритий колектор)
• Сертифікація SIL2 (опція)

Характеристики та специфікації

Принцип виміру
Індикатори з блоком керування

Принцип виміру
Польовий індикатор із блоком управління

Функція
Дисплей
Живлення по сигнальному ланцюгу
Функції перетворювача
Бар'єр
Ізоляція сигналу
Розрахунок
Аварійна сигналізація про граничні значення

Дисплей
Кольоровий РК-дисплей з підсвічуванням
Білий/чорний/жовтий
Гістограма
Одиниця виміру
Назва
Текстові аварійні/попереджувальні повідомлення

живлення
20...250 У пост./Змін. струму

Вхід
2 універсальні (I, U, R, ТЗ, ТП)

Вихід
2 аналогових виходу (I, U) 1 вихід з живленням по сигнальному ланцюгу

Вихід
2 аналогових виходу (I, U) 1 вихід з живленням по сигнальному ланцюгу

Функції програмного забезпечення
Лінеарізація
Мінімальне значення на канал
Максимальне значення на канал
Розрахунок
Моніторинг значення діапазону

Сертифікати
ATEX II (1) GD [Ex ia] 4C
CSA AIS
NI/I/2 ABCDEFG/T4
FM AIS
NI/I/2 ABCDEFG/T4

SIL
2

Панельний монтаж
польовий
