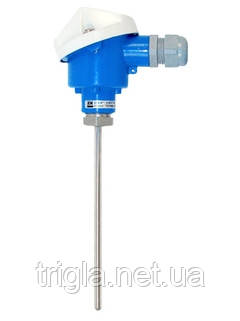

TEC420 Термопара

Область застосування

Високомодульний та міцний термометр знаходить своє застосування в різних галузях практично всіх індустрій. Опційний головний передавач з усіма загальними протоколами зв'язку робить пристрій готовим до використання з підвищеною точністю та надійністю в порівнянні з прямими дротовими сенсорами. Різноманітні процесні з'єднання, розміри та матеріали пропонують гнучкі можливості застосування.

Термопари в оболонці TEC420 покривають температурний діапазон від -40°C до 1100°C залежно від типу термопари. Вони можуть використовуватися в низькотискових застосуваннях у прямому контакті з середовищем або захищені за допомогою термозахисної трубки. Також вони можуть бути використані в усіх застосуваннях, де потрібні невеликі довжини занурення. Особлива увага повинна бути звернута на максимальну робочу температуру головки з'єднання (80 °C, якщо включено передавач).

Переваги

Високий рівень гнучкості завдяки модульному дизайну зі стандартними термінальними головками згідно з DIN EN 50446 і можливістью вибору індивідуальних довжин занурення

Високий рівень сумісності вставок і дизайну згідно з DIN 43772

Головний передавач з простим вибором: Аналоговий вихід 4 ... 20 мА, HART®, PROFIBUS® PA або FOUNDATION Fieldbus™

Характеристики та специфікації

Принцип вимірювання: Термопара

Характеристика/ Застосування:

• метричний стиль
• модульне складання температури
• підходить для небезпечних зон
• процесне з'єднання як стиснене з'єднання
• без горловини

Термопробка/Зенд:

• мінерально ізольована (MI), гнучка

Зовнішній діаметр захисної труби/ Вставка: 6,0 мм (0,24")

Максимальна довжина занурення за запитом: до 100.000,00 мм (3.937,01")

Матеріал захисної труби/ термоелементу:

• 1.4401 (316)
• Сплав 600 (2.4816)

Процесне з'єднання: залежно від конфігурації

Діапазон робочих температур: -40 °C ... 1.100 °C (-40 °F ... 2.012 °F)

Максимальний тиск процесу (статичний): при 20 °C: 20 бар (290 psi)

Точність: клас 2 згідно з IEC 60584

Час відгуку:

• t50 = 3 с
• t90 = 7 с

Інтегральний головний перетворювач: да (4 … 20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Експлозійний захист — схвалення: ATEX

Сертифікація: SIL (тільки перетворювач)
