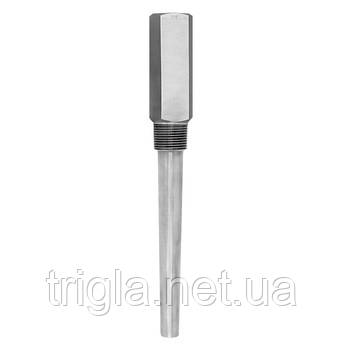

TA565 Barstock Термогільза

Галузь застосування

У зв'язку з важкими умовами процесу важкого обладнання необхідно точно розраховувати навантаження на термопробку. Тестування на проникання барвників, ультразвукове тестування, тестування на витік гелію, тестування на міцність під тиском, а також різноманітні неруйнівні матеріальні випробування підтверджують якість матеріалів і обробки.

TA565 призначений для використання з опорними і термопарними термометрами, головним чином в умовах важкого обладнання.

Переваги

Довжини відведення та занурення, а також розміри бруска можуть бути обрані відповідно до вимог процесу.

Широкий вибір стандартних діаметрів і матеріалів доступний; інші версії можуть бути замовлені відповідно до специфікації.

Доступні різні класи обробки поверхні.

З'єднання процесу з різьбою. Форма стержня термопробки може бути прямою або конічною.

Характеристики та специфікації

Принцип вимірювання Термопробка

Характеристика / Застосування метричний стиль різьбове процесне з'єднання гексагональне відведення

З'єднання головки внутрішня різьба: 1/2" NPT

Максимальна стандартна довжина занурення 150 мм (5,91")

Максимальна довжина занурення за запитом 300 мм (11,81")

З'єднання процесу Різьба 1" NPT

Діаметр кореня термопробки 19,5 мм (0,78") 20 мм (0,79") 25 мм (0,98") 27 мм (1,06")

Матеріал контакту з середовищем 1.4401 (316) 1.4404 (316L) 1.4571 (316Ti)

Завершення мокрої частини (Ra) < 0,8 мкм (31,50 мк дюймів) < 1,6 мкм (63,00 мк дюймів)

Форма кінчика прямий конічний

Діапазон температур -200...700 °C (-328...1.292 °F)

Максимальний статичний тиск процесу 500 бар (7252 psi)

Максимальний тиск процесу при 400 °C 300 бар (4351 psi)
