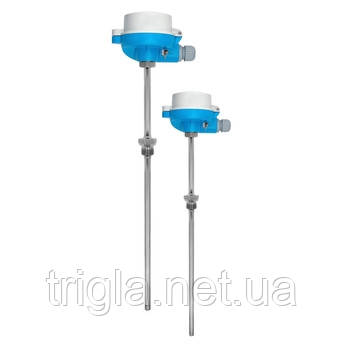

TST90 Modular RTD термометр

Основні галузі застосування

термометра TST602 включають хімічну промисловість, а також інші галузі. Прилад використовується для високоточного вимірювання різниці температур з використанням спарених датчиків. Різноманітні розміри забезпечують гнучкість в застосуванні.

Універсально використовується для вимірювання теплової енергії.

Діапазон вимірювання: -200 до +600 °C (-328 до 1112 °F)

Датчики у спарених парах в межах діапазону:

0 до 120 °C (±0.05 K)

–40 до 0 °C (±0.1 K)

Клас захисту: до IP68

Переваги

Швидка заміна вставки

Висока ступінь сумісності вставок і дизайн відповідно до DIN 43772

Швидкий час реакції з зменшеною кінчиком

Характеристики та специфікації

Принцип вимірювання: Детектор температури за опорою (RTD).

Характеристика / Застосування:

• Метричний стиль
• Модульна температурна збірна установка (зі спареними датчиками)
• Різьблене з'єднання процесу з отвором
• З вушком
• Включає термопробку / захисну трубку (металеву)

Термопробка / захисна трубка:

• Зварена захисна трубка

Вставка / зонд:

• Мінералізована ізоляція (MI), гнучка

Зовнішній діаметр захисної трубки / Вставки:

• 9,0 мм (0,35'')

Максимальна довжина занурення за запитом:

• До 4,000.00 мм (157,48")

Матеріал захисної трубки / термопробки:

• 1.4571 (316Ti)

Опціональне покриття:

• Не визнана

З'єднання процесу:

• Різьба: G1/2"

Форма кінчика:

• Прямий
• Звужений

Шорсткість поверхні Ra:

• Не визнана

Діапазон робочих температур:

• PT 100: -40 °C … 120 °C (-40 °F … 248 °F)

Максимальний статичний тиск процесу:

• За 20 °C: 50 барів (725 psi)

Точність:

• ± 0.05 K (відносно delta-T)

Час реакції:

• Залежно від конфігурації:
  • t50 = 10 с
  • t90 = 31 с

Інтеграційний передавач в головці:

• Немає
