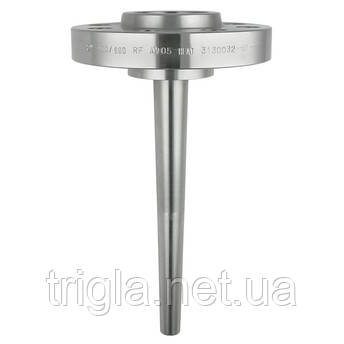

TT511 Barstock термогільза зі стержневої заготовки Vanstone design
Ціну уточнюйте
- Під замовлення
- Оптом і в роздріб
- Код: TT511

- +380 (44) 366-24-23
- +380 (44) 366-26-62
- +380 (97) 950-62-01mob
- +380 (44) 366-24-23
Область застосування
Це спеціально розроблений термогільза для встановлення термометрів. Вал термоколодязя і фланець для з'єднання з процесом не пов'язані між собою. Для встановлення комір термоколодязя встановлюється між двома фланцями; з одного боку він кріпиться до термоколодязя, а з іншого боку він прикручується до з'єднувального штуцера на стороні процесу. Доступно багато різних версій фланців для закріплення агрегату на постійно встановленому фланці штуцера. термогільза виготовлена з цілісного барсток матеріалу.
Термогільза буде використовуватися в застосуваннях з високими вимогами до процесу. Основними галузями є нафтогазова і нафтохімічна. Фланець для з'єднання з процесом не зварюється на стрижні термоколодязя, а виконаний у вигляді комірного фланця. Такий спеціальний дизайн термоколодязя Vanstone дозволяє використовувати його в широкому діапазоні застосувань і підходить для термометрів з опором і термопар.
Переваги
Цілісна термогільза, виготовлена з просвердленого барсток матеріалу.
Відповідність різним галузевим вимогам зі стандартним продуктом. Гнучкий вибір довжини занурення і геометрії термогільзи відповідно до специфікацій процесу.
Відповідно до специфікацій Shell: S.38.113 rev.D і S.38.114 rev.D
Точний розрахунок навантаження на термоколодязь, що забезпечує безпечну роботу установки.
Дизайн Vanstone з видатною економічною ефективністю:
Повторне використання фланця, якщо термогільзу потрібно замінити, гнучкий вибір матеріалу фланця, а також зменшення запасних частин і концепція зберігання.
Характеристики та специфікації
Принцип вимірювання
Барсток термогільза
Характеристики / Застосування
Метричний стиль
Тип Vanstone
З комірцевим фланцем
З'єднання головки
Різьба:
1/2" NPT
Без з'єднання
Максимальна стандартна довжина занурення
500 мм (19,69")
Максимальна довжина занурення на запит
500 мм (19,69")
Процесне з'єднання
Комірцевий фланець:
1 1/2" 150
1 1/2" 300
1 1/2" 400
1 1/2" 600
1 1/2" 900
1 1/2" 1500
2" 150
2" 300
2" 400
2" 600
2" 900
2" 1500
2" 2500
DN25 PN40
DN25 PN100
DN50 PN40
DN50 PN63
DN50 PN100
DN80 PN40
Діаметр кореня термоколодязя
30 мм (1,18")
20 мм (0,79")
Матеріал контакту з середовищем
1.4401 (316)
1.4571 (316Ti)
Alloy400
Alloy625
A182 F51
A182 F55
Оздоблення змочених частин (Ra)
<= 1,6 µm (63.00 µin)
<= 0,8 µm (31.50 µin) або шорстке до Ra=6 (0.24 µm)
Форма наконечника
Конусоподібна або звужена
Діапазон температур
-200…700°C (-328…1.292 °F)
Максимальний процесний тиск (статичний)
Залежить від процесного з'єднання, до 2500 фунтів
Максимальний процесний тиск при 400 °C
Залежить від процесного з'єднання
Основні | |
---|---|
Виробник | Endress+Hauser |
Країна виробник | Швейцарія |
